“Mổ bụng” Galaxy S10 | S10+ | S10e: đẹp, màn hình khó thay thế, nhiều linh kiện Made in Vietnam

“Mổ bụng” Galaxy S10 | S10+ & S10e, đây là loạt series bài viết quá quen thuộc trong nhiều năm trở lại đây khi một chiếc smartphone, sản phẩm công nghệ nào đó được trình làng.

“Mổ bụng” Galaxy S10 | S10+ | S10e chính là chiếc thước đo về đồ hoàn thiện sản phẩm, ánh nhìn mới về các thành phần linh kiện bên trong máy song song với việc đánh giá Khả năng cũng như Độ khó sửa chữa khi có trường hợp hỏng hóc xảy ra. Nào mời bạn cùng soi những điều bí ẩn bên trong thân máy qua hình ảnh từ IFIXIT.

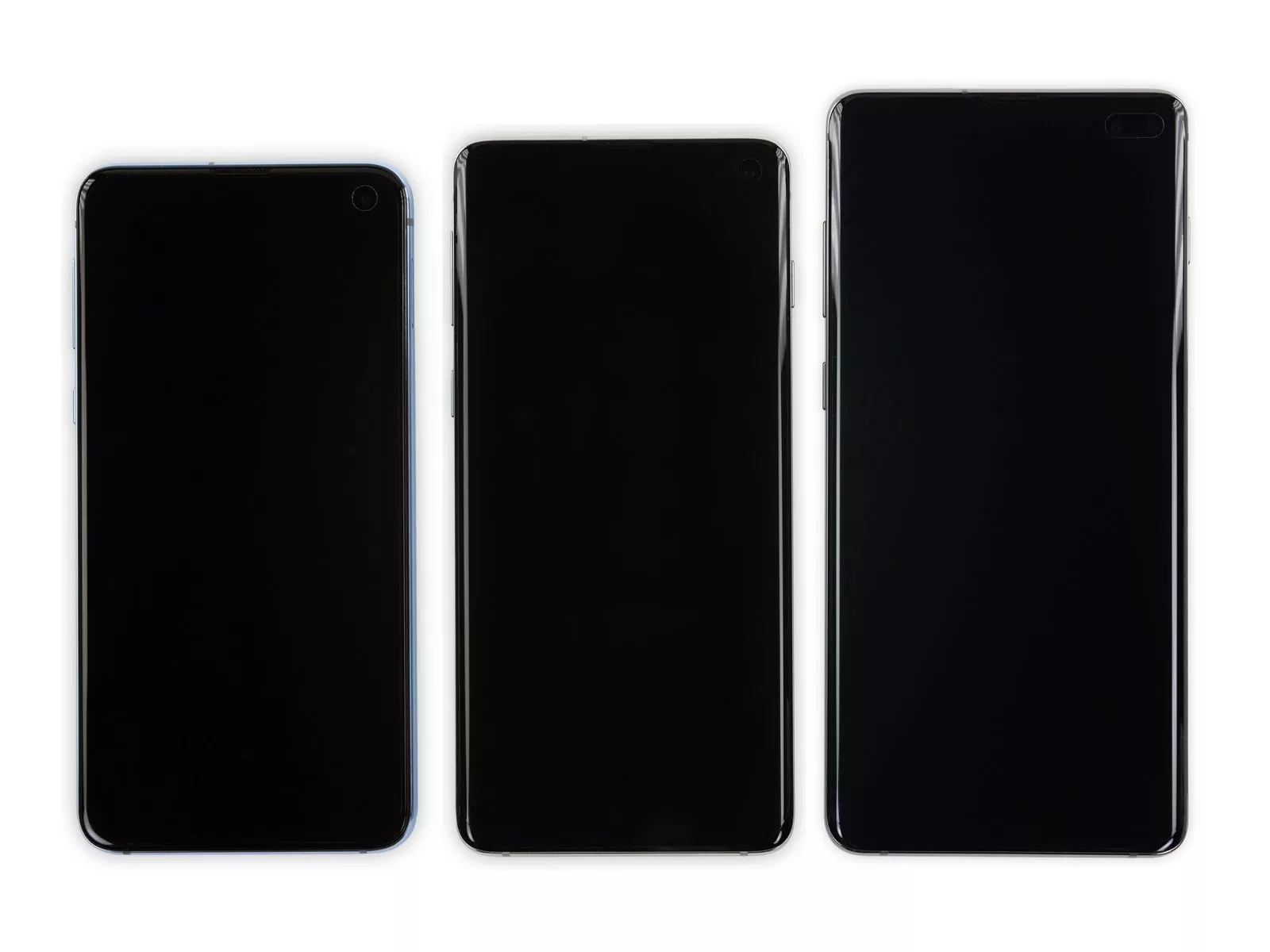

3 sản phẩm thuộc Galaxy S10 series được bán ra thị trường trong đợt này! Từ trái qua S10e, S10 và S10+
Và trong bài viết này, chúng ta sẽ soi “nội tạng” của Galaxy S10e và S10 (vì S10+ với S10 tương tự nhau)
Galaxy S10e có màn hình 5.8 inch FHD+ (2280 × 1080), S10 thì là màn hình 6.1 inch và S10+ là 6.4 inch cùng độ phân giải QHD+ (3040 × 1440)

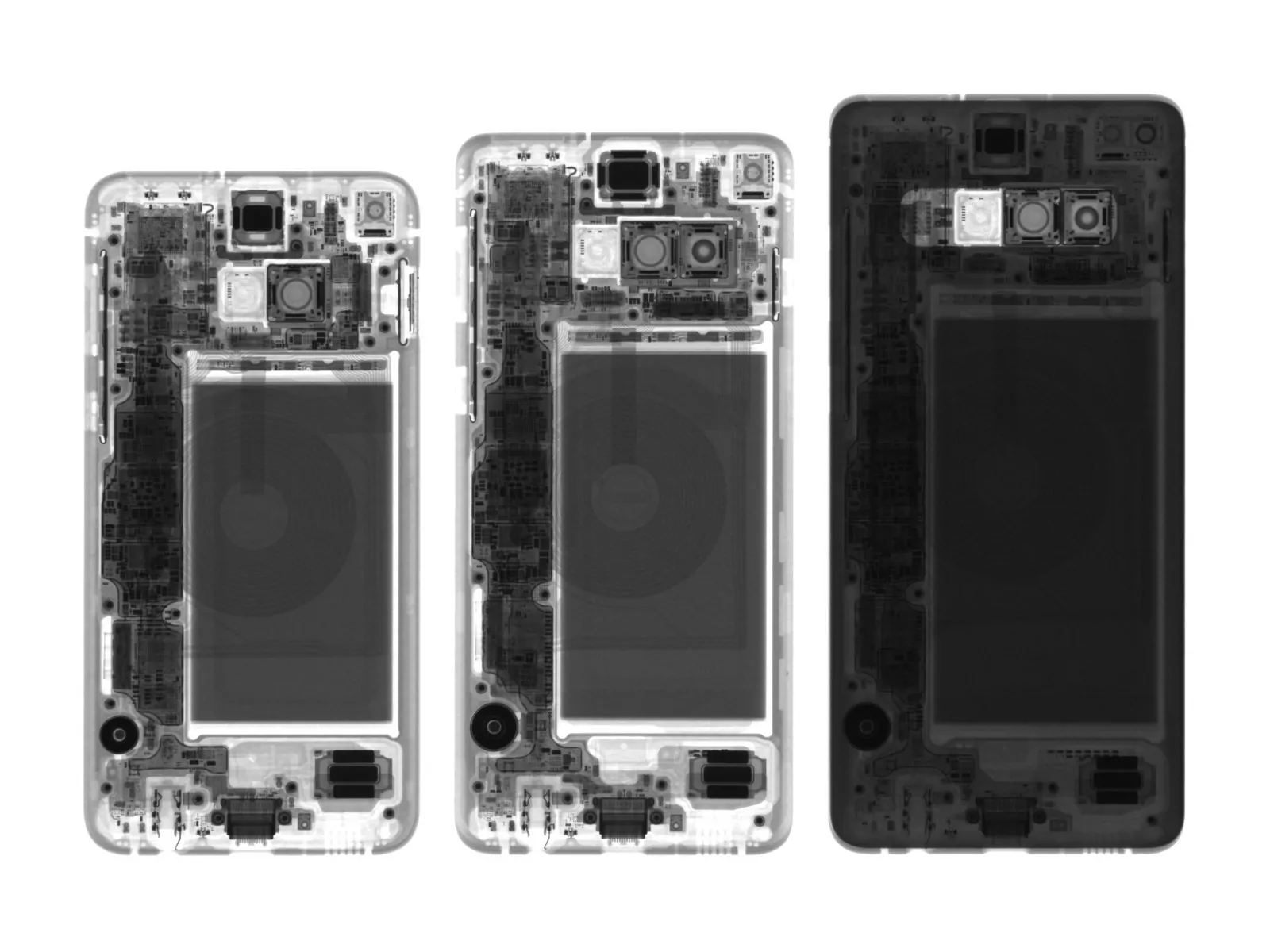

Ảnh X-Quang của 3 sản phẩm. Con S10+ này có mặt lưng Ceramic nên khi soi qua tia X-quang thì khả năng “xuyên thấu” kém hơn!

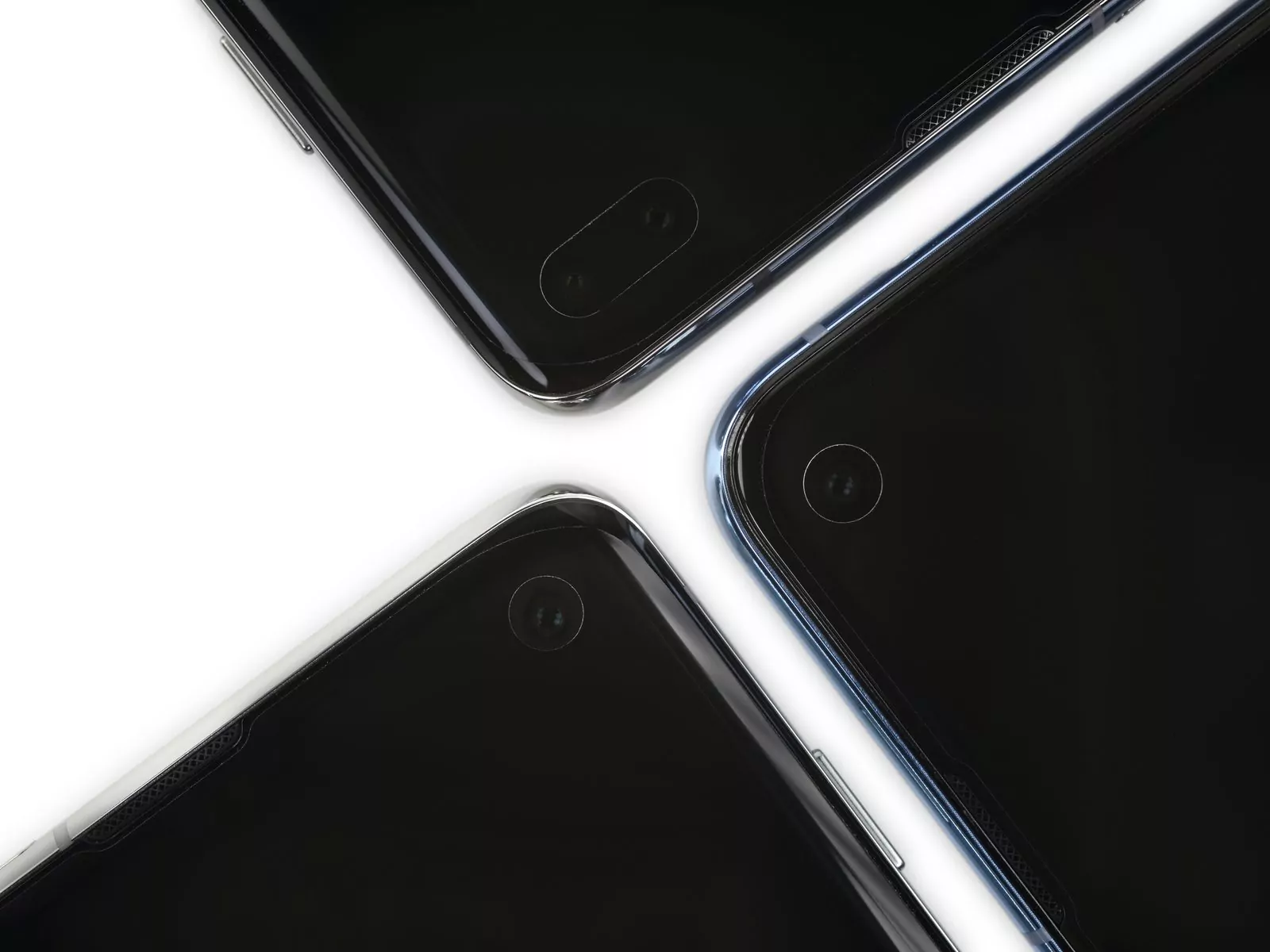

Về camera selfie, cả 3 máy đều trang bị camera trước 10MP công nghệ Dual Pixel. Riêng S10+ thì có thêm 1 cảm biến đo chiều sâu thứ 2 để chụp ảnh xoá phông Live Focus

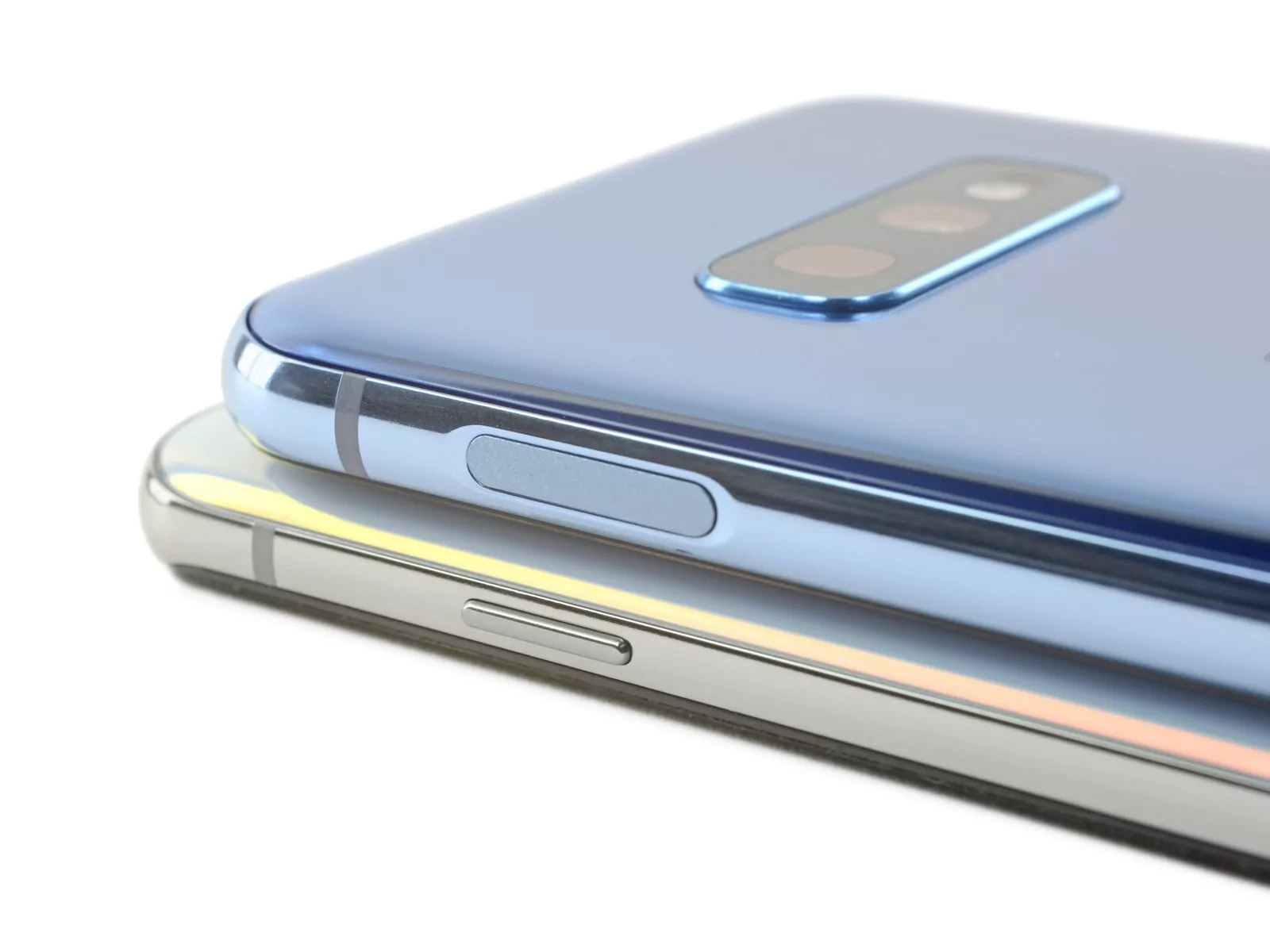

Galaxy S10e sử dụng Vân Tay ngay cạnh viền sản phẩm (nút nguồn) thay vì Vân Tay siêu âm trong màn hình như S10 | S10+

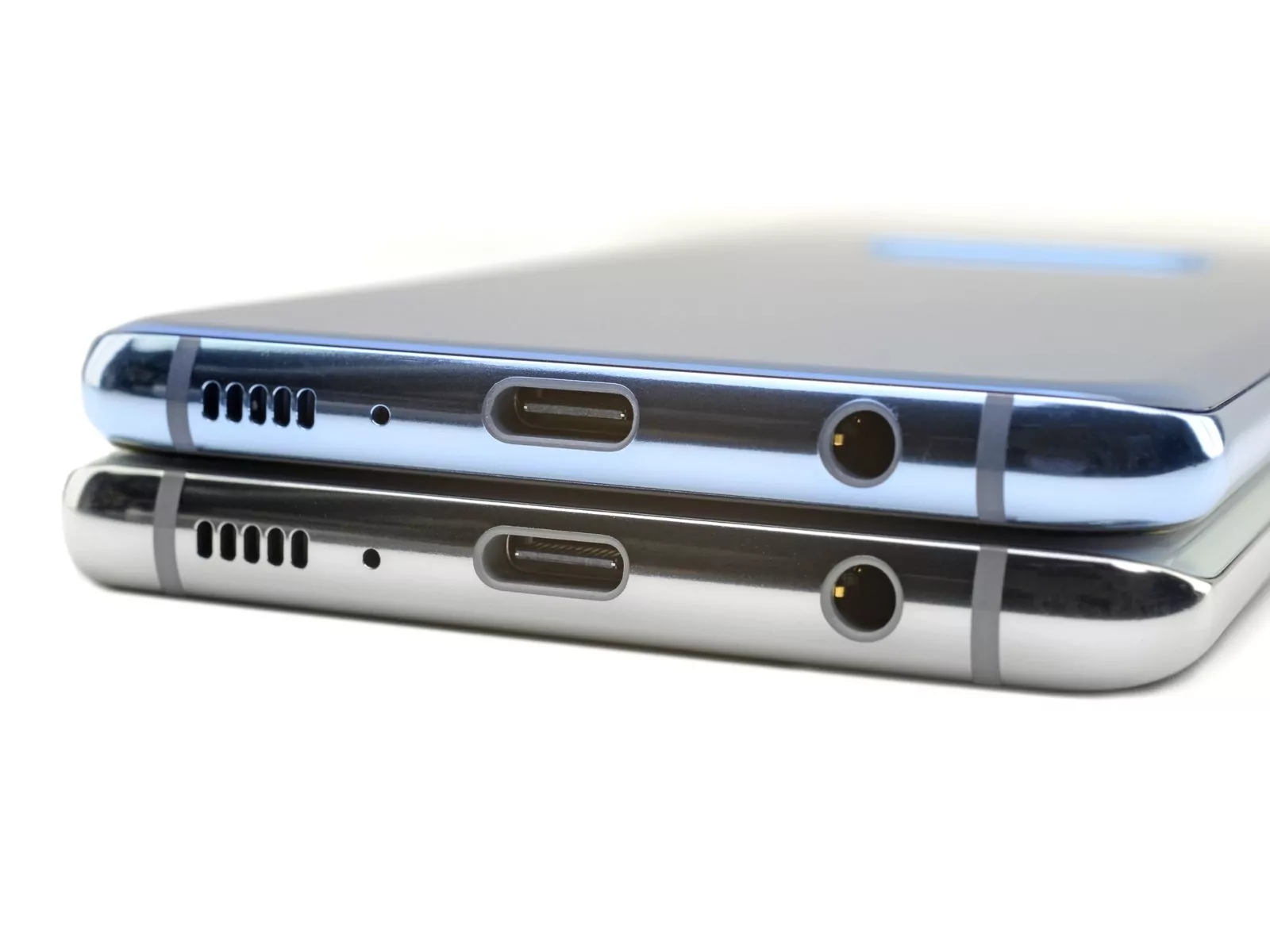

Điều rất người dùng yêu thích là S10 series đều còn cổng tai nghe 3.5mm

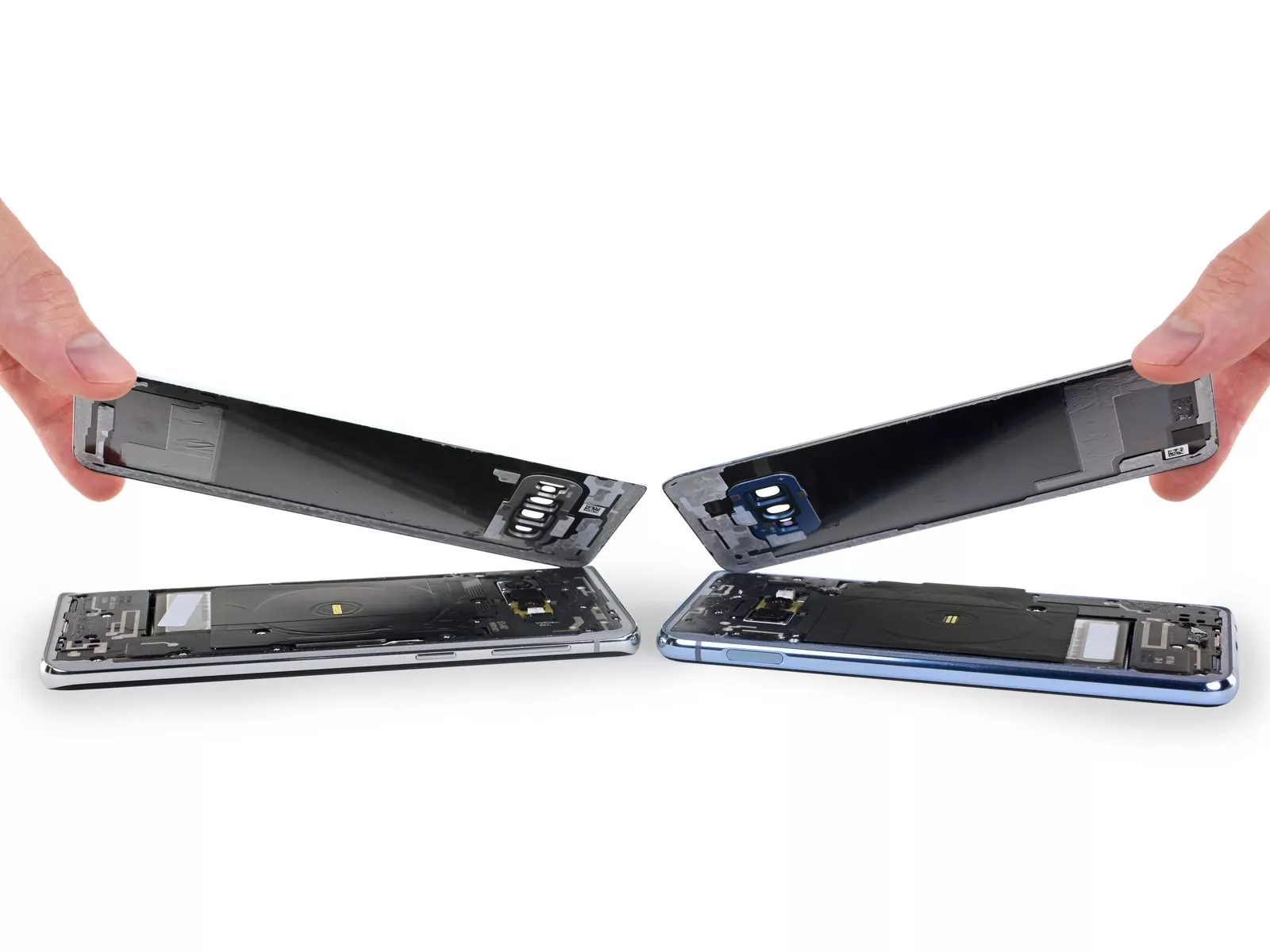

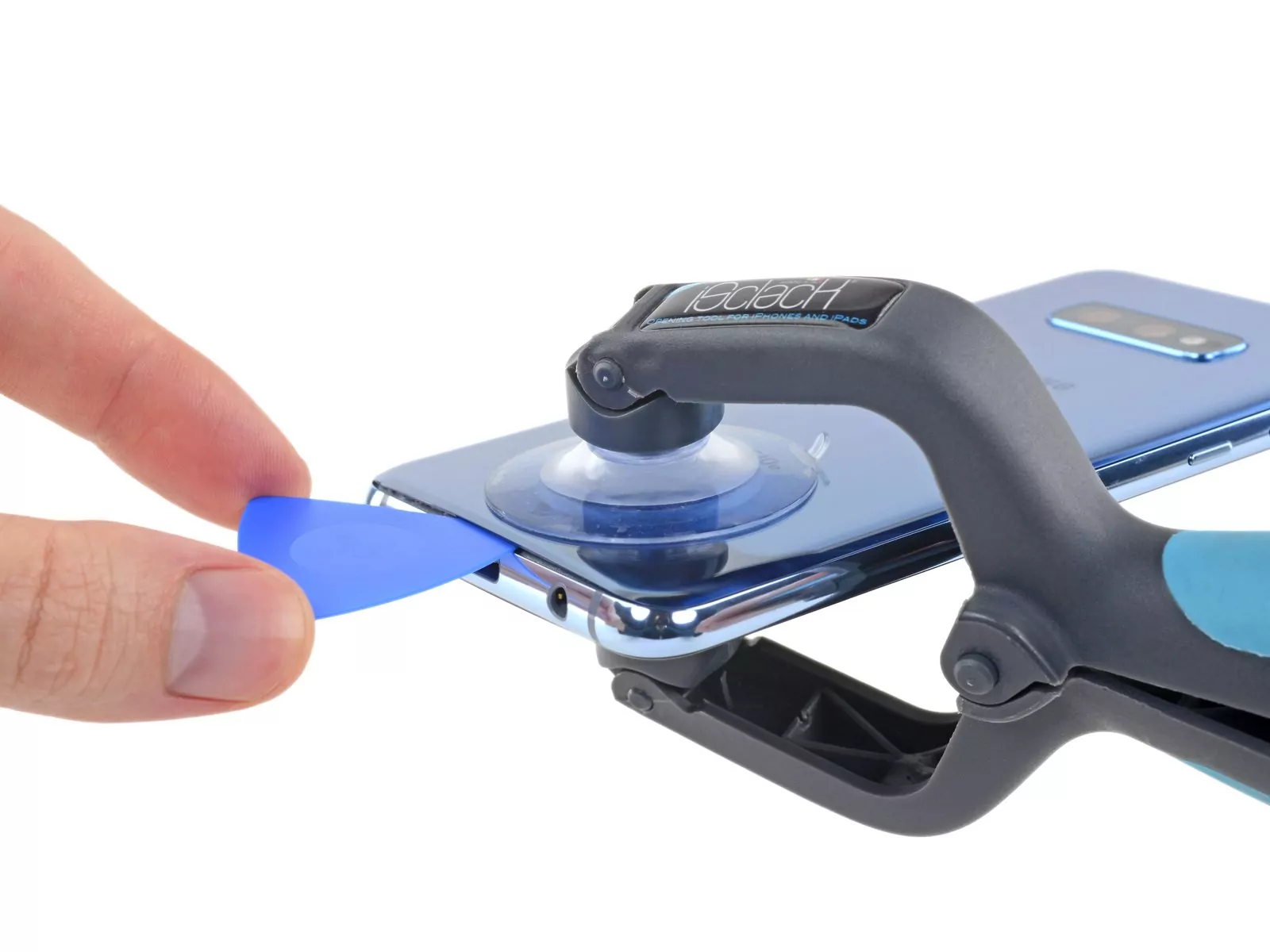

Dùng 1 công cụ đặc biệt để tách mặt lưng sản phẩm
Mặt lưng của sản phẩm được đính lại với nhau bằng 1 lớp keo đặc biệt. Và trên phiên bản S10 này thì mọi thứ đã cải tiến khi Vân Tay không còn dính giữa mặt lưng và khung máy. Điểm này sẽ an toàn và có lợi cho người sửa chữa khi tách 2 phần ra!
Galaxy S10 có 2 cuộn cảm, 1 là cho việc sạc không dây của thiết bị, và 1 là để S10 sạc không dây cho thiết bị khác

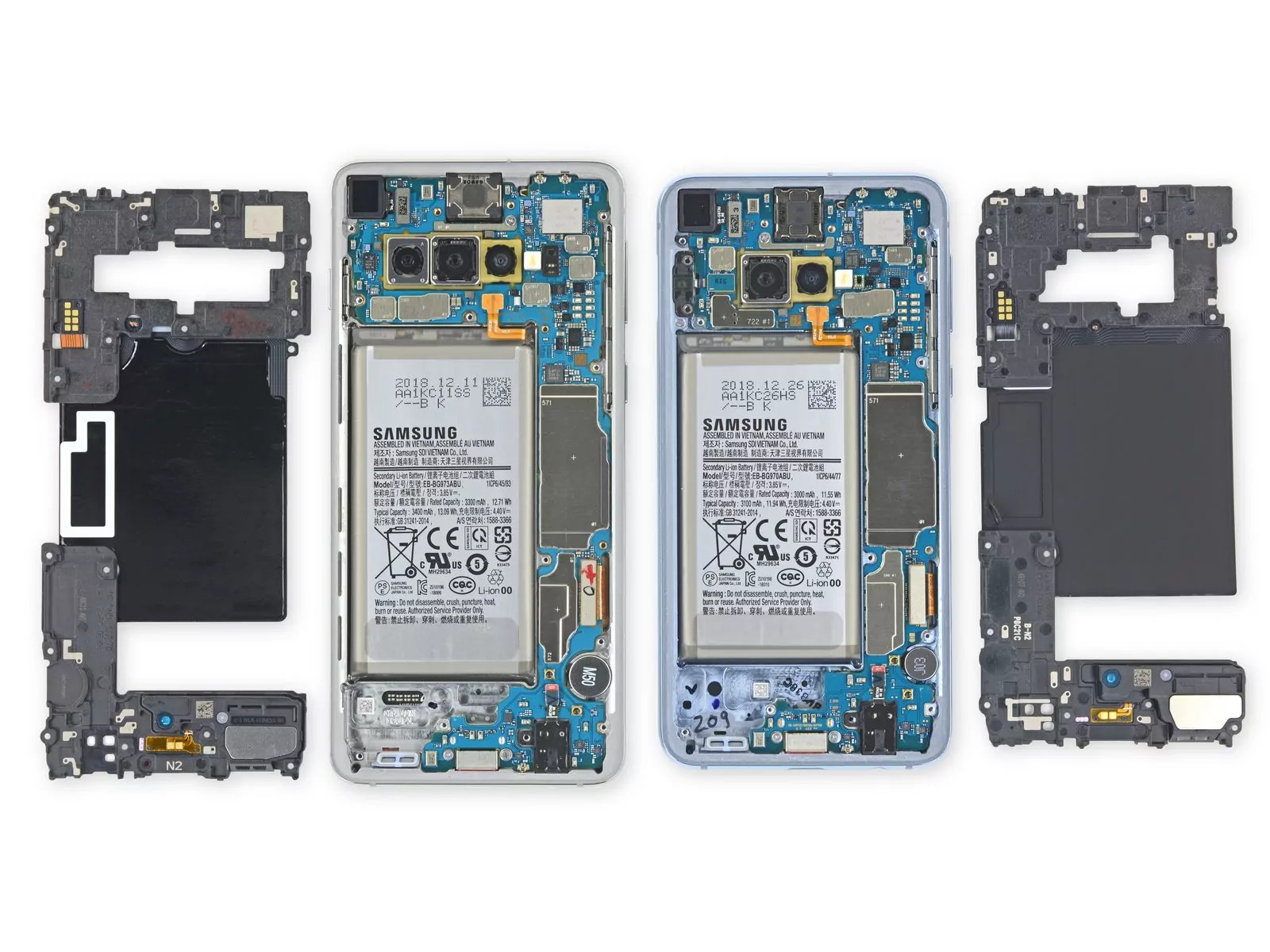

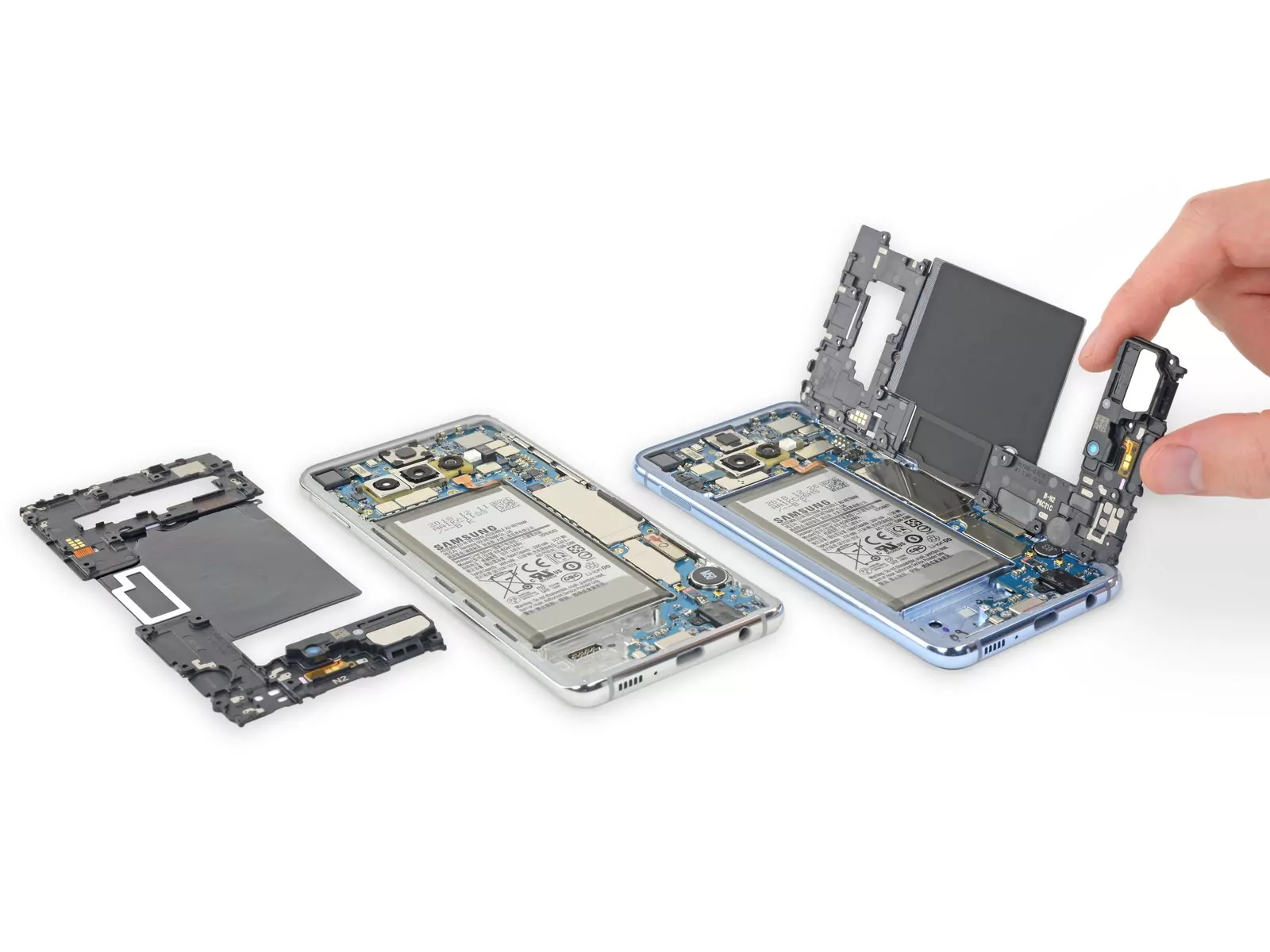

Tổng quan các linh kiện và mainboard của S10

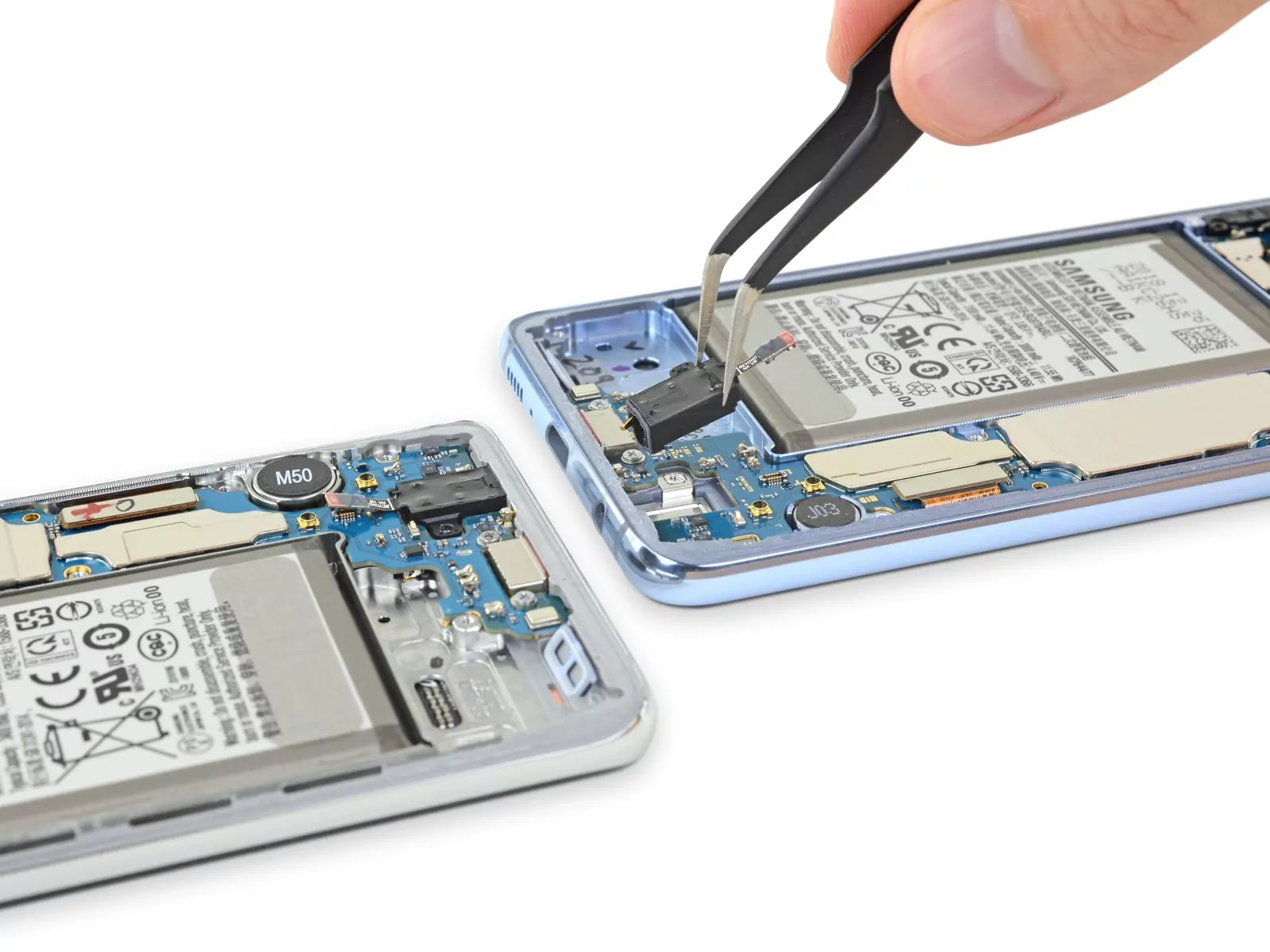

Tách phần jack 3.5mm của Galaxy S10 và như cũ nó có ron cao su để kháng nước IP68

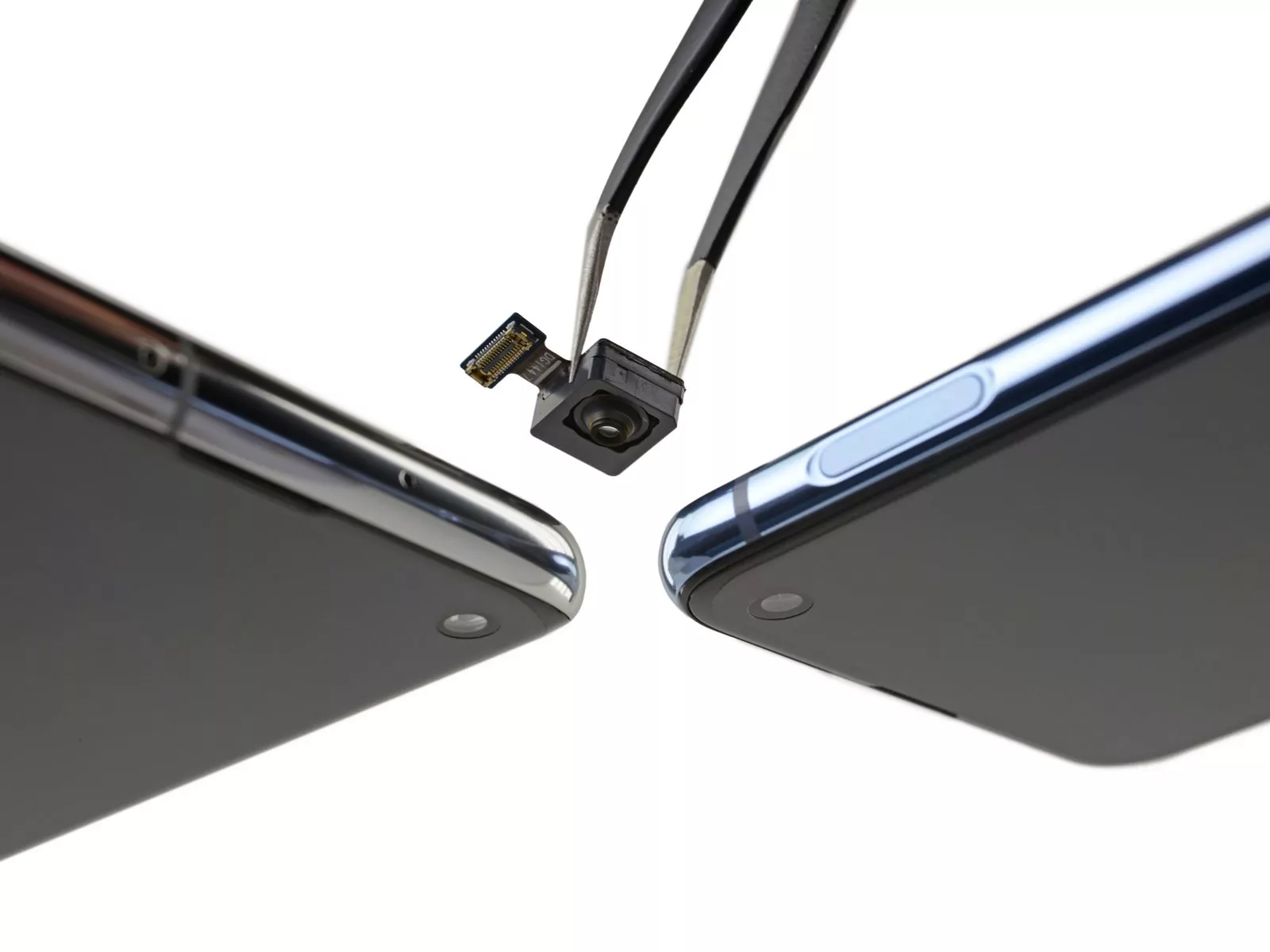

Còn đây là camera trước 10MP của Galaxy S10

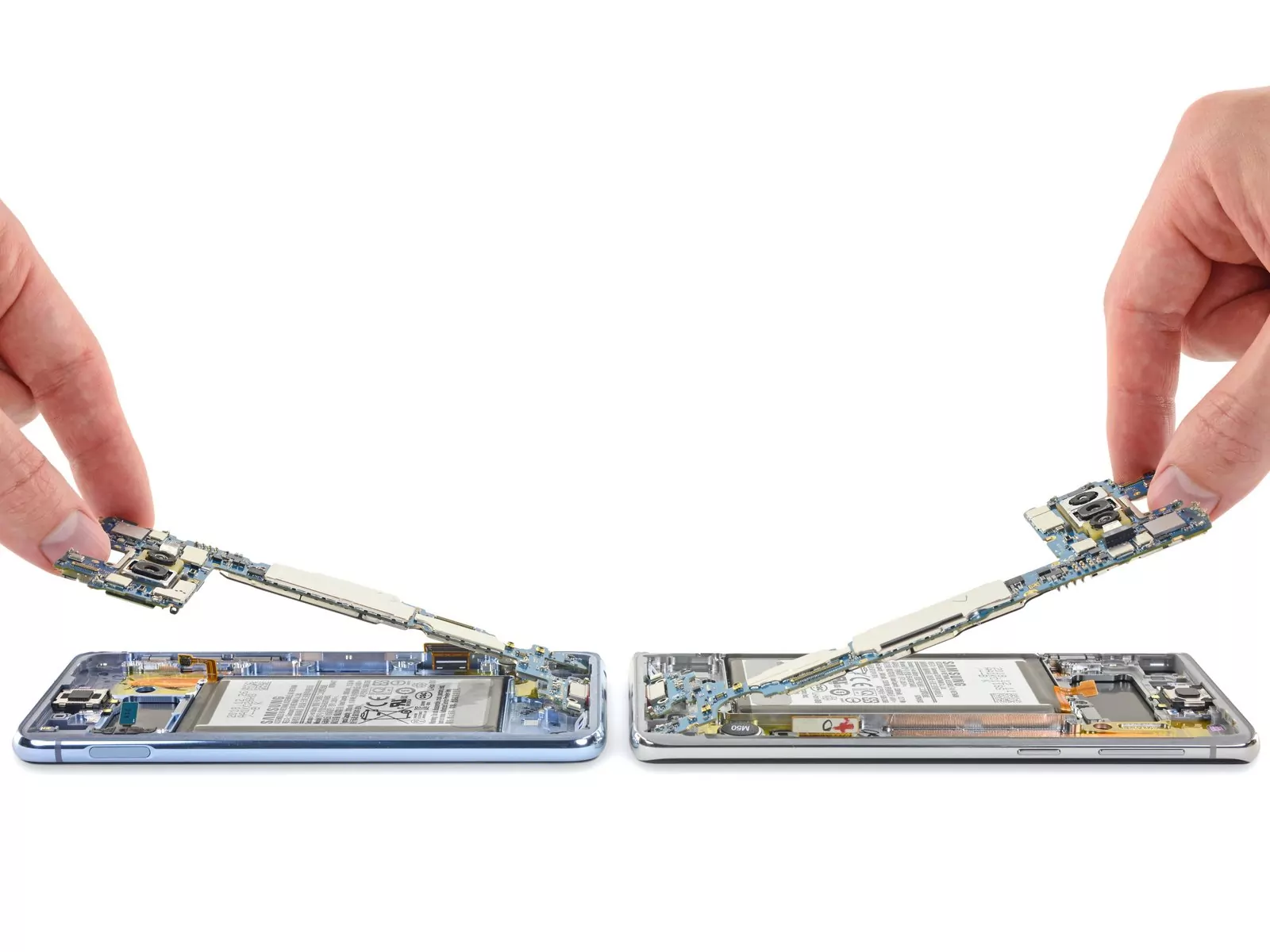

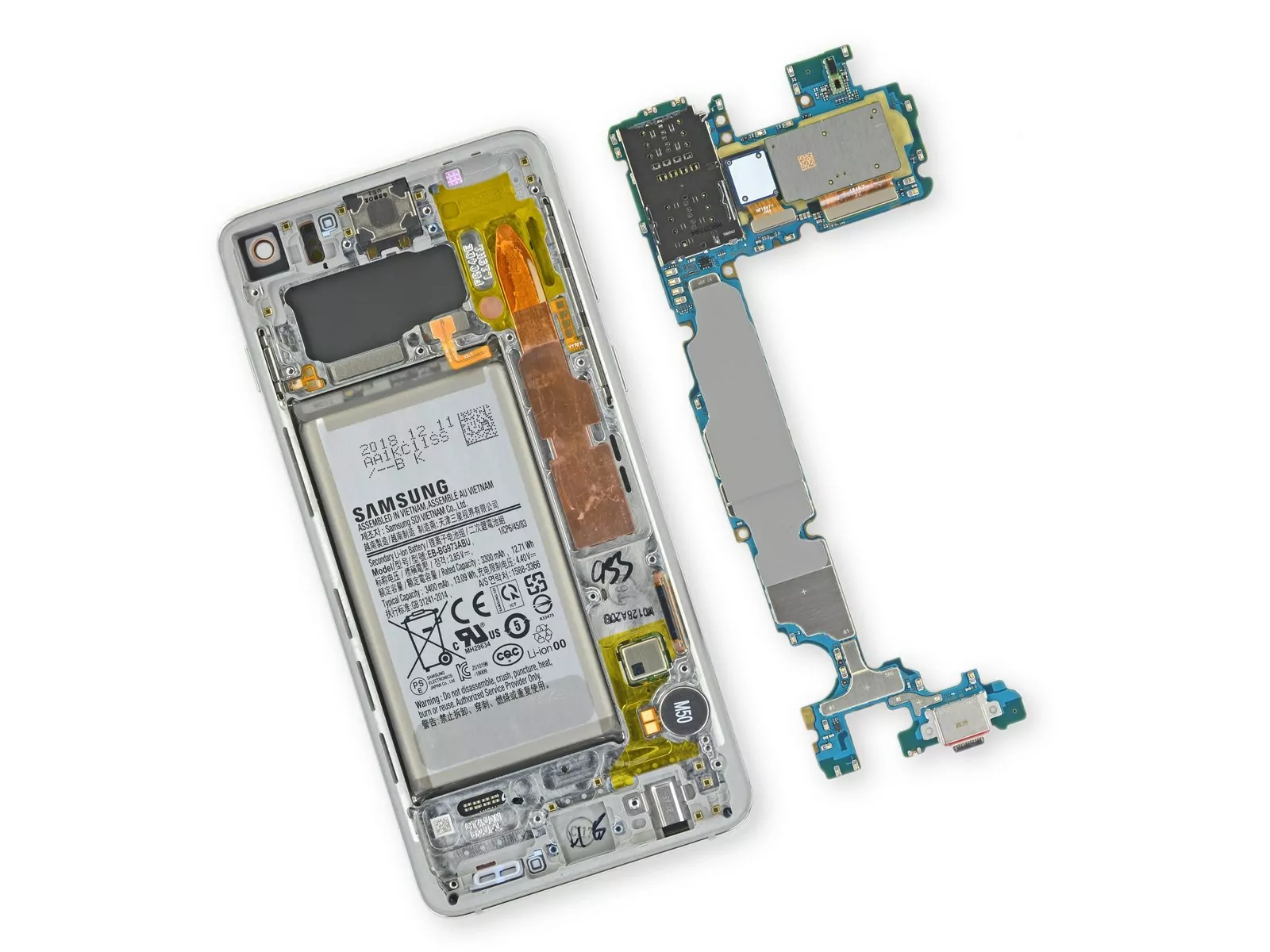

Và giờ tách phần mainboard chính của Samsung Galaxy S10 nhé

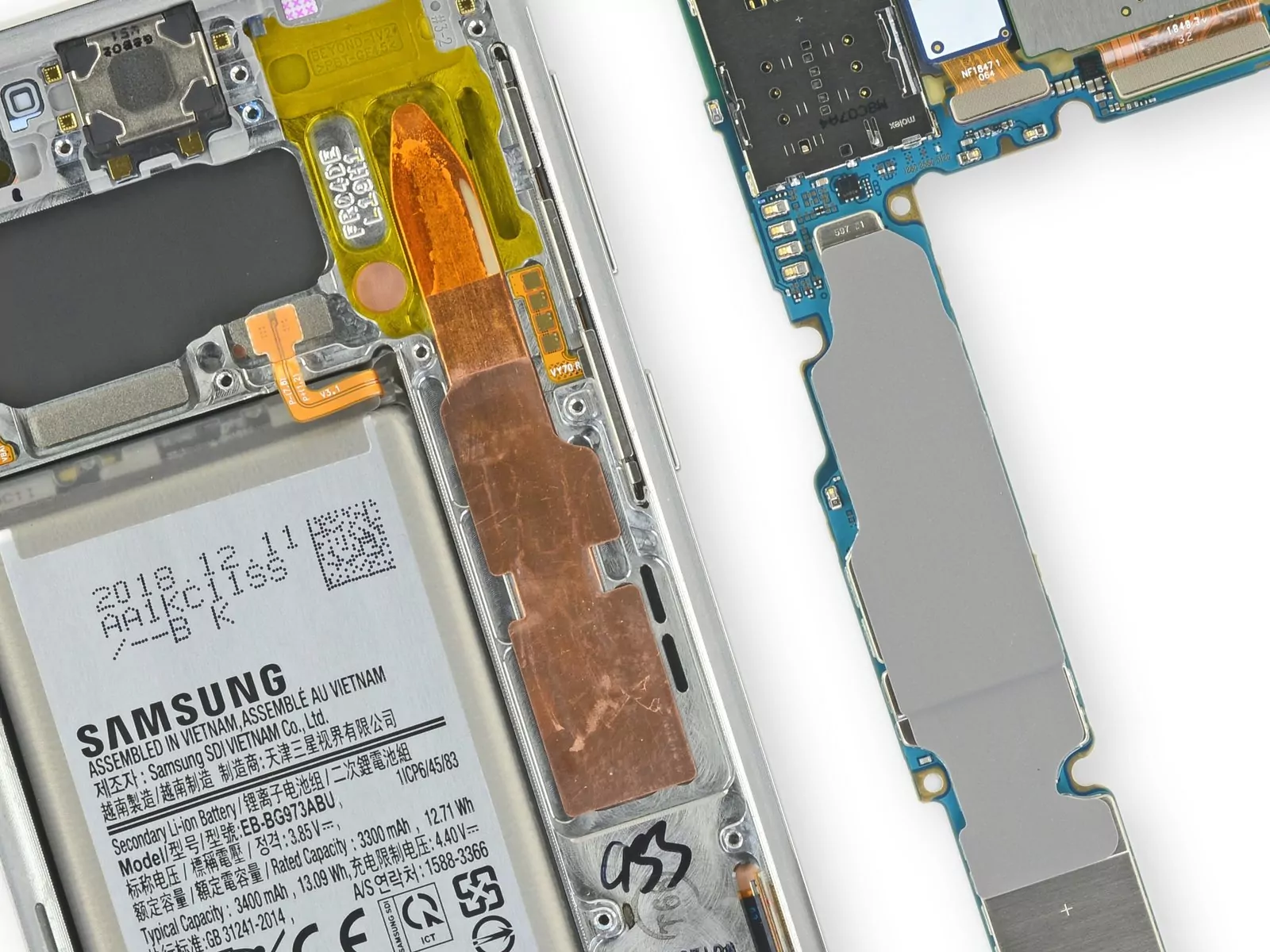

Điều đầu tiên thì chúng ta dễ dàng thấy 1 phần ống đồng rất lớn
đây chính là ống tản nhiệt của Galaxy S10, nếu so sánh với tiền nhìn S9 thì bạn sẽ thấy rằng ống của S10 to hơn khá nhiều

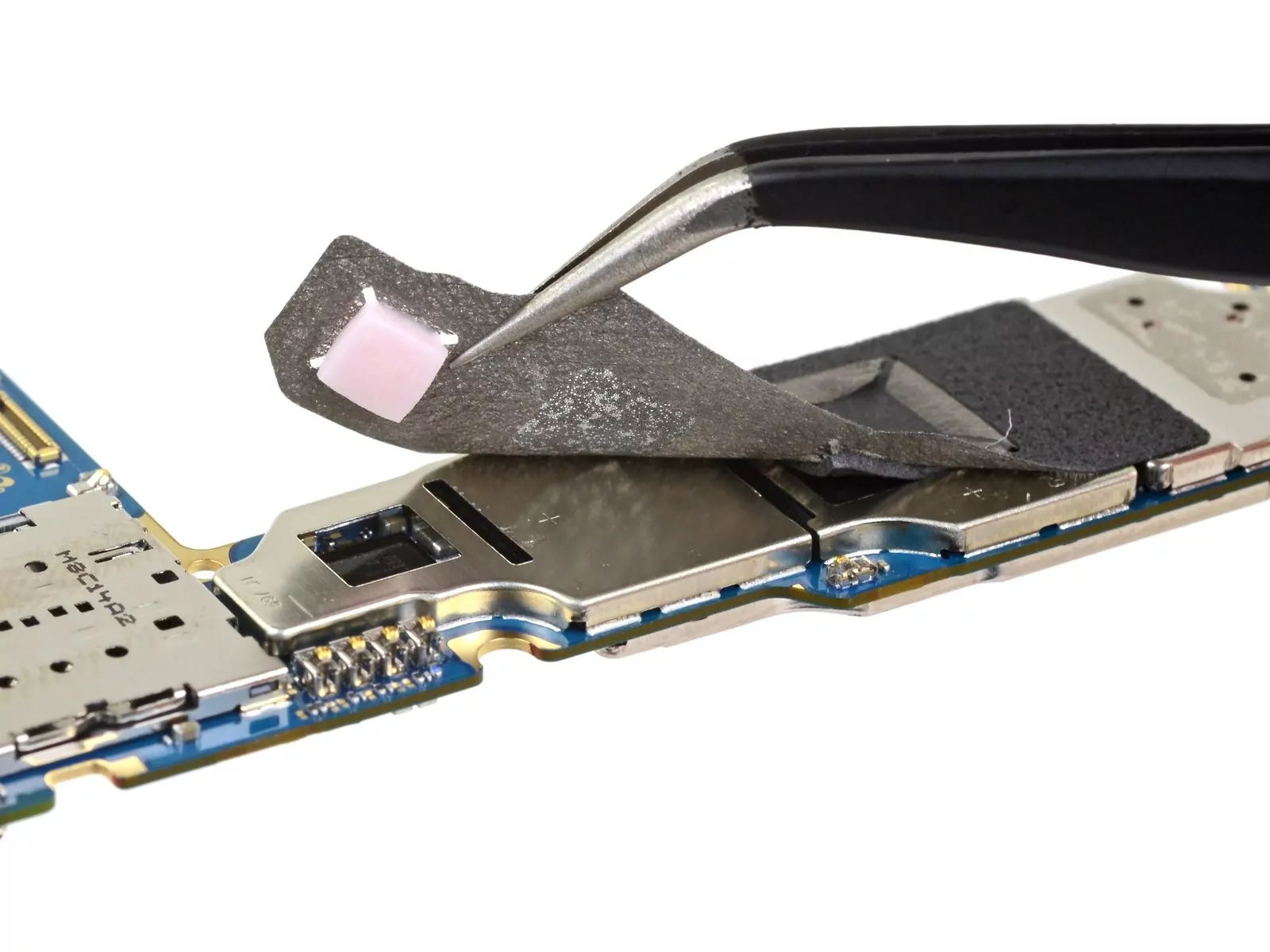

Bên cạnh đó bên dưới đó là 1 bản mạch với 1 vật liệu tản nhiệt màu hồng. iFixit dự đoán đây là phần tản nhiệt đặc biệt cho máy khi sạc nhanh không dây

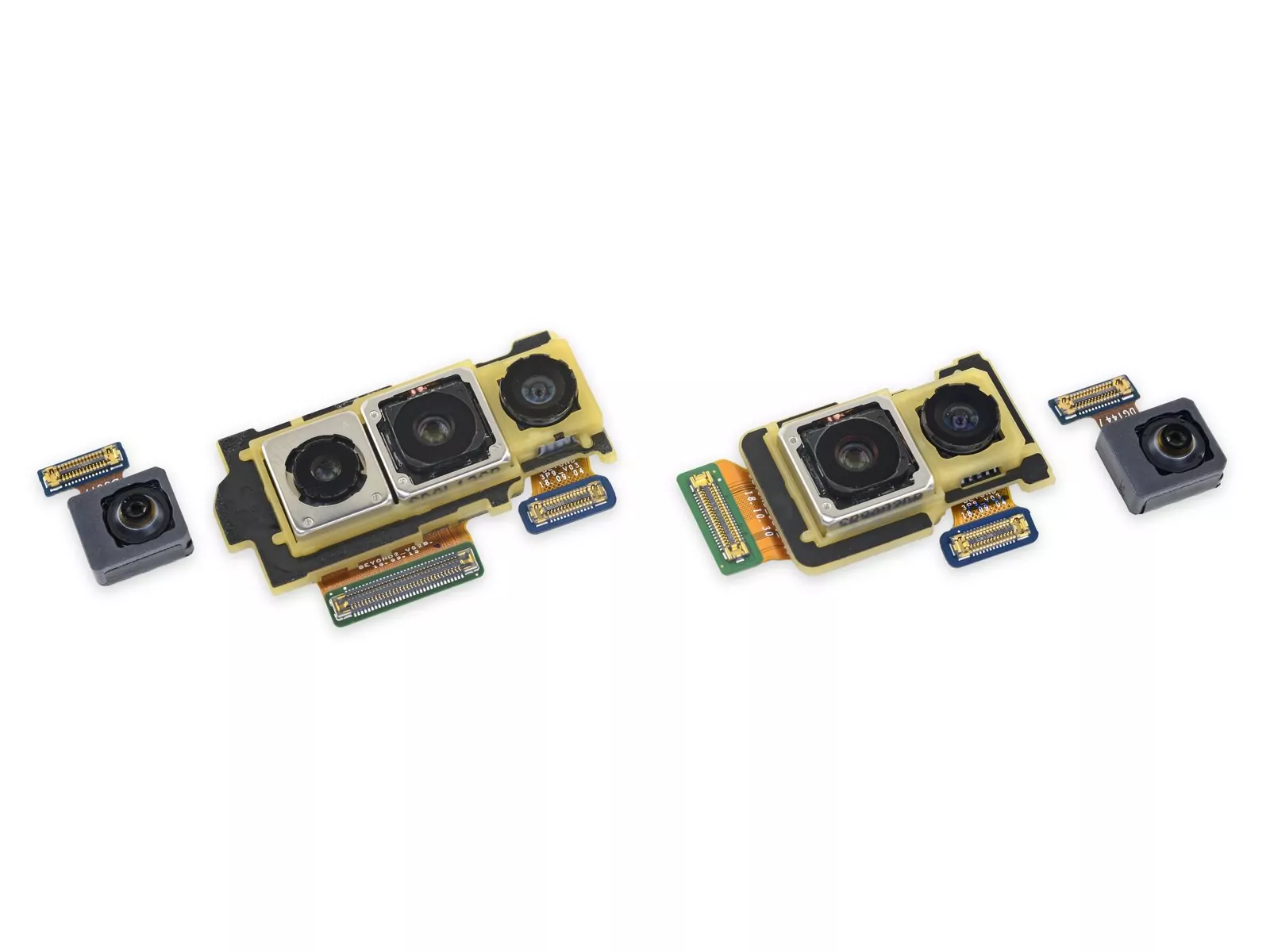

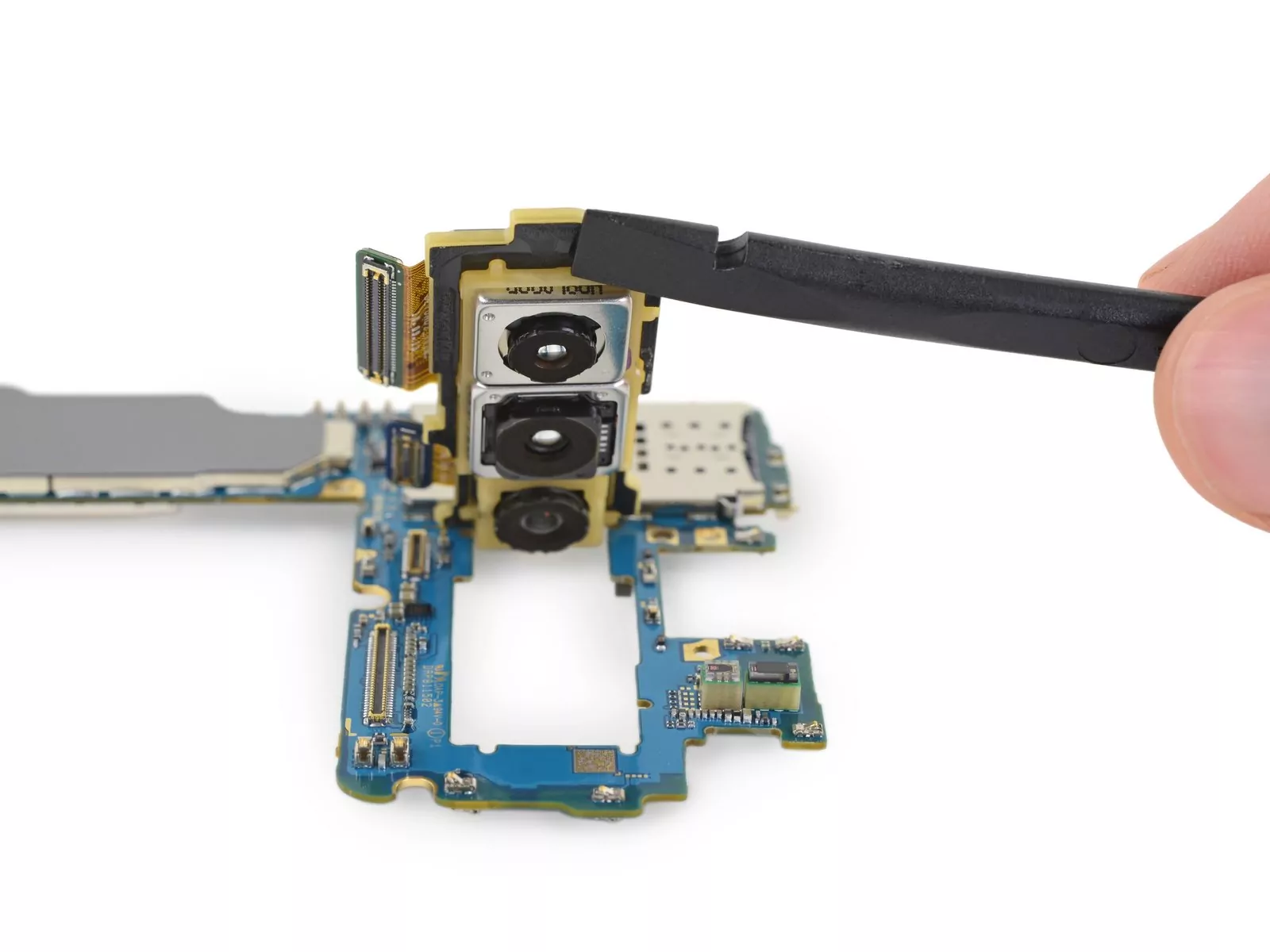

Và bây giờ là “giải phẩu” cụm camera sau
Cả S10e và S10, S10+ đều có Camera chính 12MP Super Speed Dual Pixel OIS, khẩu độ kép F2.4/F1.5 + camera góc siêu rộng 16MP. Tuy nhiên Galaxy S10 | S10+ có thêm camera Telephoto 12MP OIS để chụp ảnh chân dung

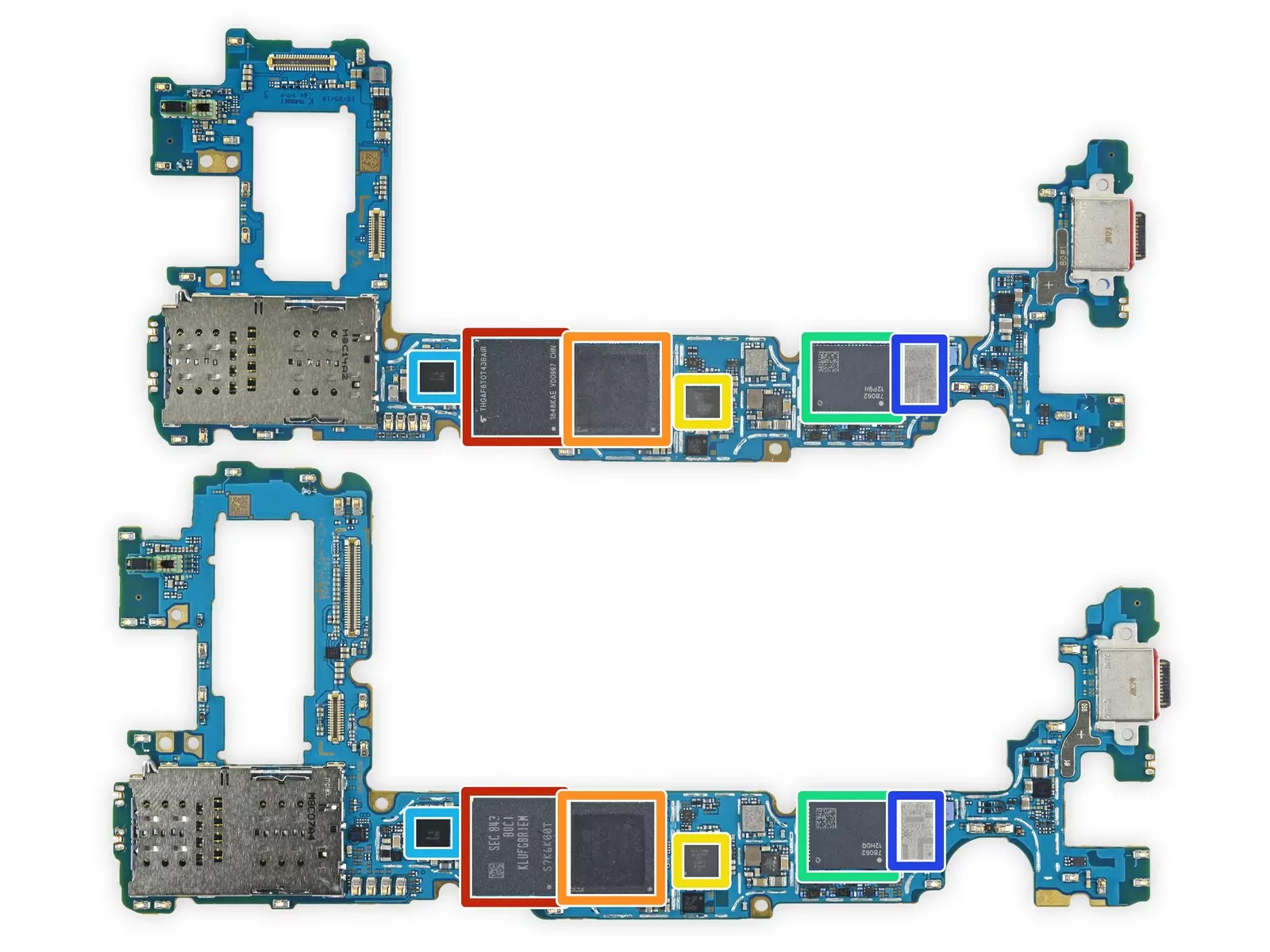

Tới bản mạch chính nhé, trên là S10e – dưới là S10
  • Đỏ: chip nhớ (S10e: 128 GB Toshiba UFS NAND flash storage – S10: 512 GB Samsung eUFS NAND flash storage)
  • Cam: Bộ nhớ RAM từ Samsung K3UH7H70AM LPDDR4X, bên dưới là Vi xử lý (Snapdragon 855 hoặc Exynos 9820)
  • Vàng: bộ giải mã audio Qualcomm WCD9341
  • Xanh lục: Qorvo 78062, likely a RF Fusion front-end module (module mạng di động)
  • Xanh dương nhạt: Maxim MAX77705C PMIC
  • Xanh dương: Skyworks 78160-5
Bo mạch thứ 2
  • Đỏ: module Wi-Fi/Bluetooth Murata KM8D03042
  • Cam: Qualcomm SDR8150 (RF Receiver)
  • Vàng: Qualcomm PM8150 (PMIC)
  • Xanh lục: IDT P93205 wireless power receiver
  • Xanh nhạt: Qorvo 78042
  • Xanh dương: NXP 80T17 – Điều khiển NFC
  • Hồng: Qualcomm QDM3870 RF front end module

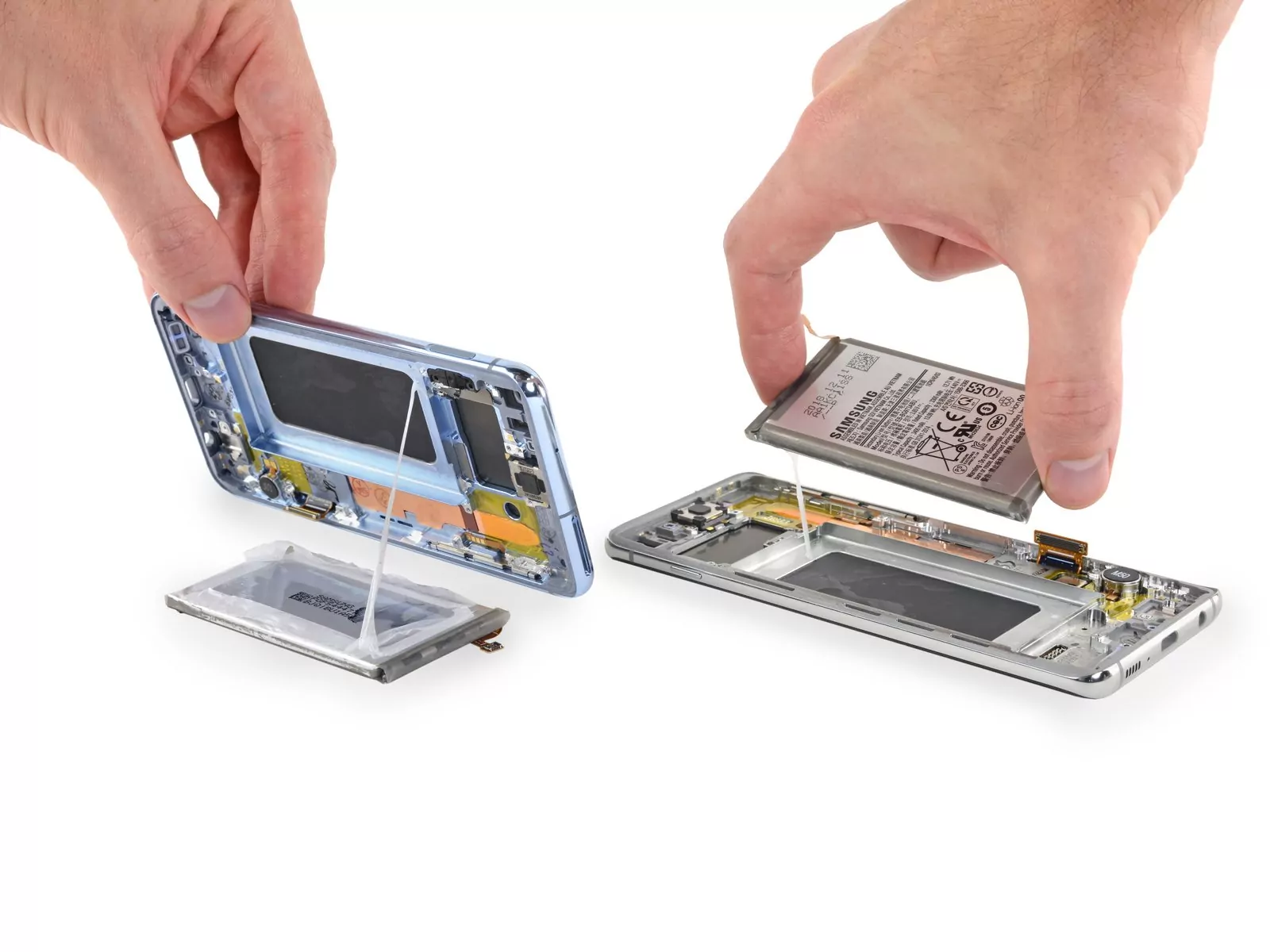

Đến Pin đây!

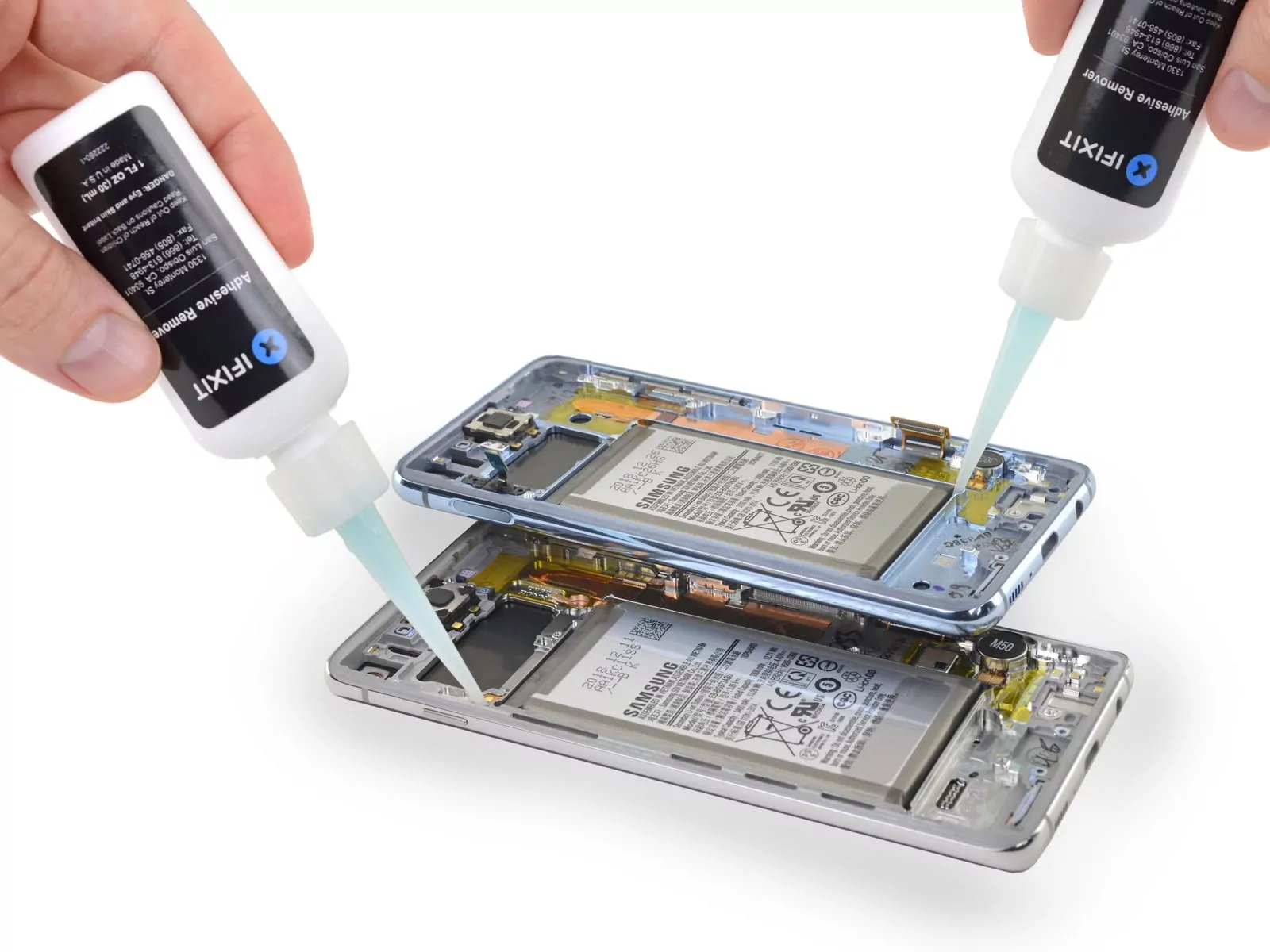

Samsung sử dụng rất nhiều keo để dán Pin

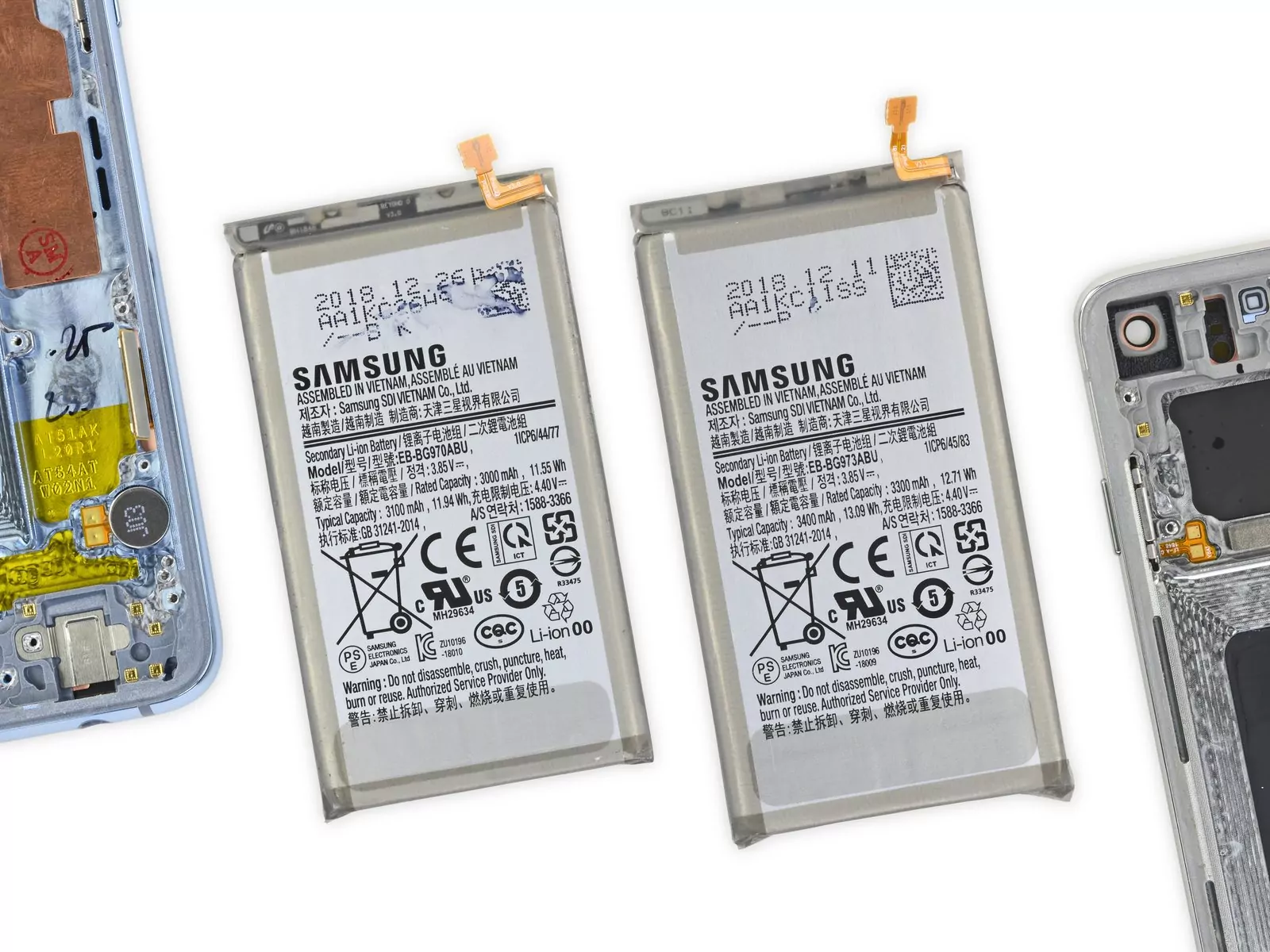

Trái là viên pin 3000mAh của S10e, phải là 3300mAh của S10 và nếu S10+ là 4100mAh

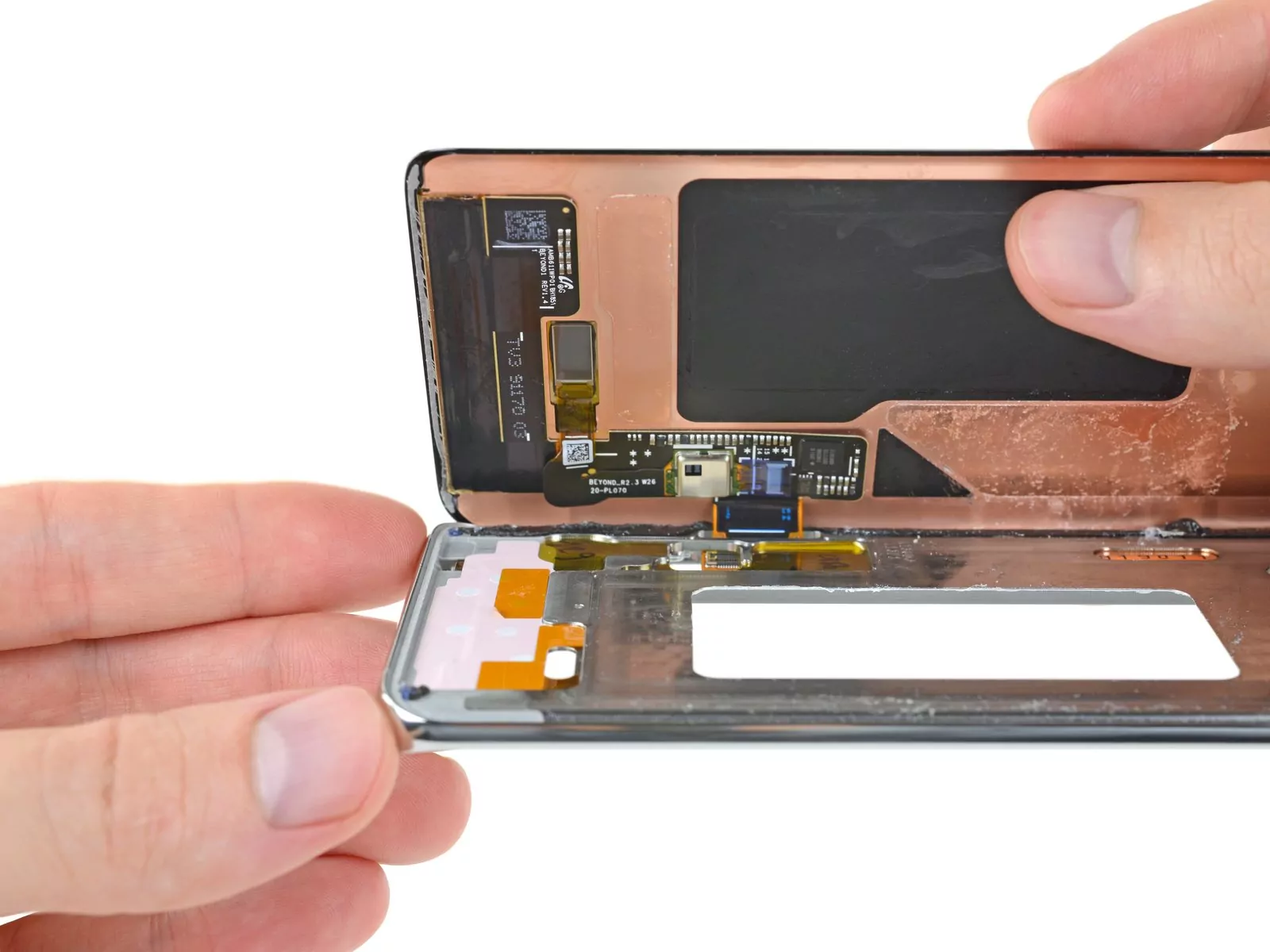

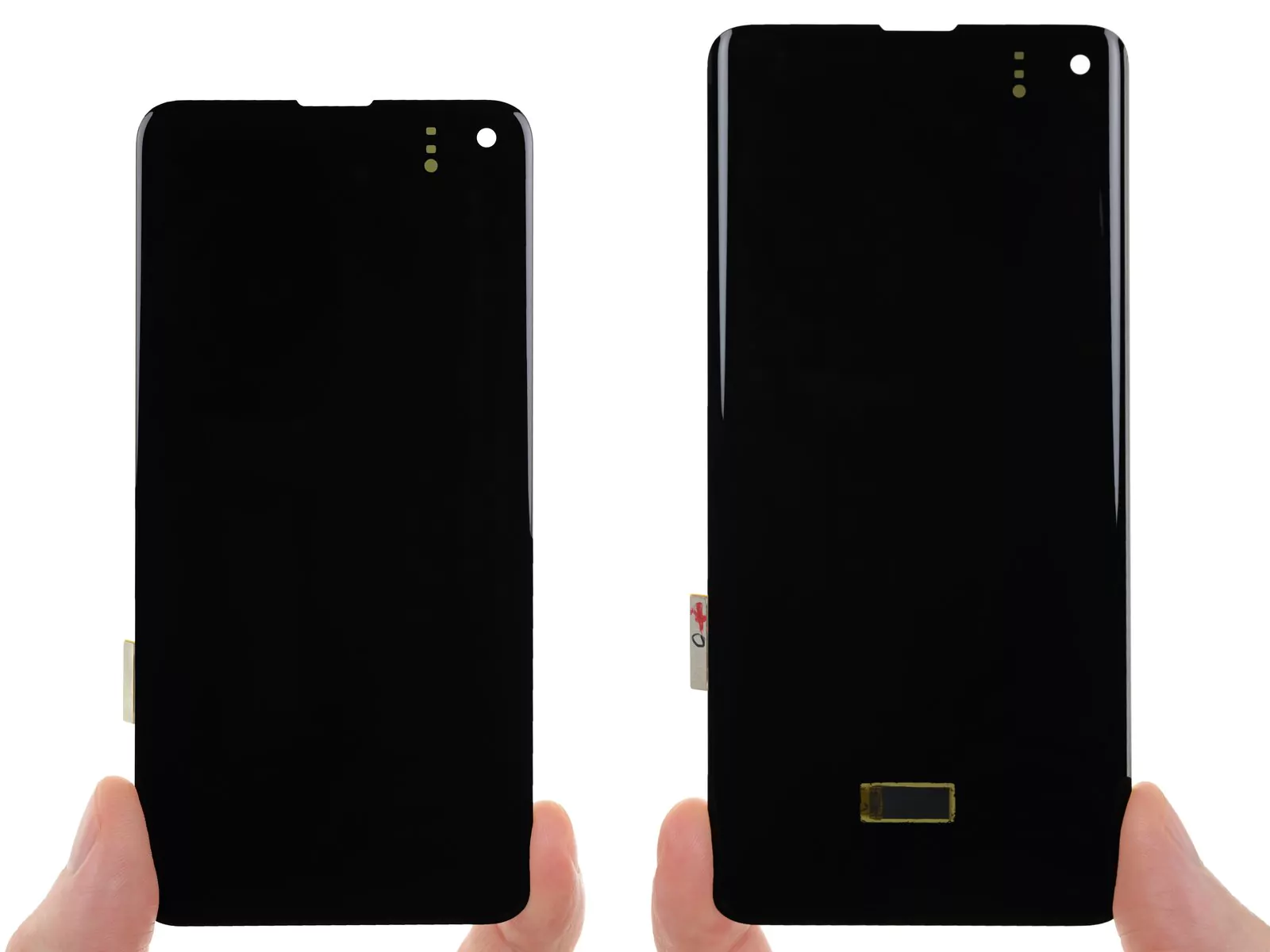

Đến phần quan trọng, tách tấm nền màn hình với khung máy!

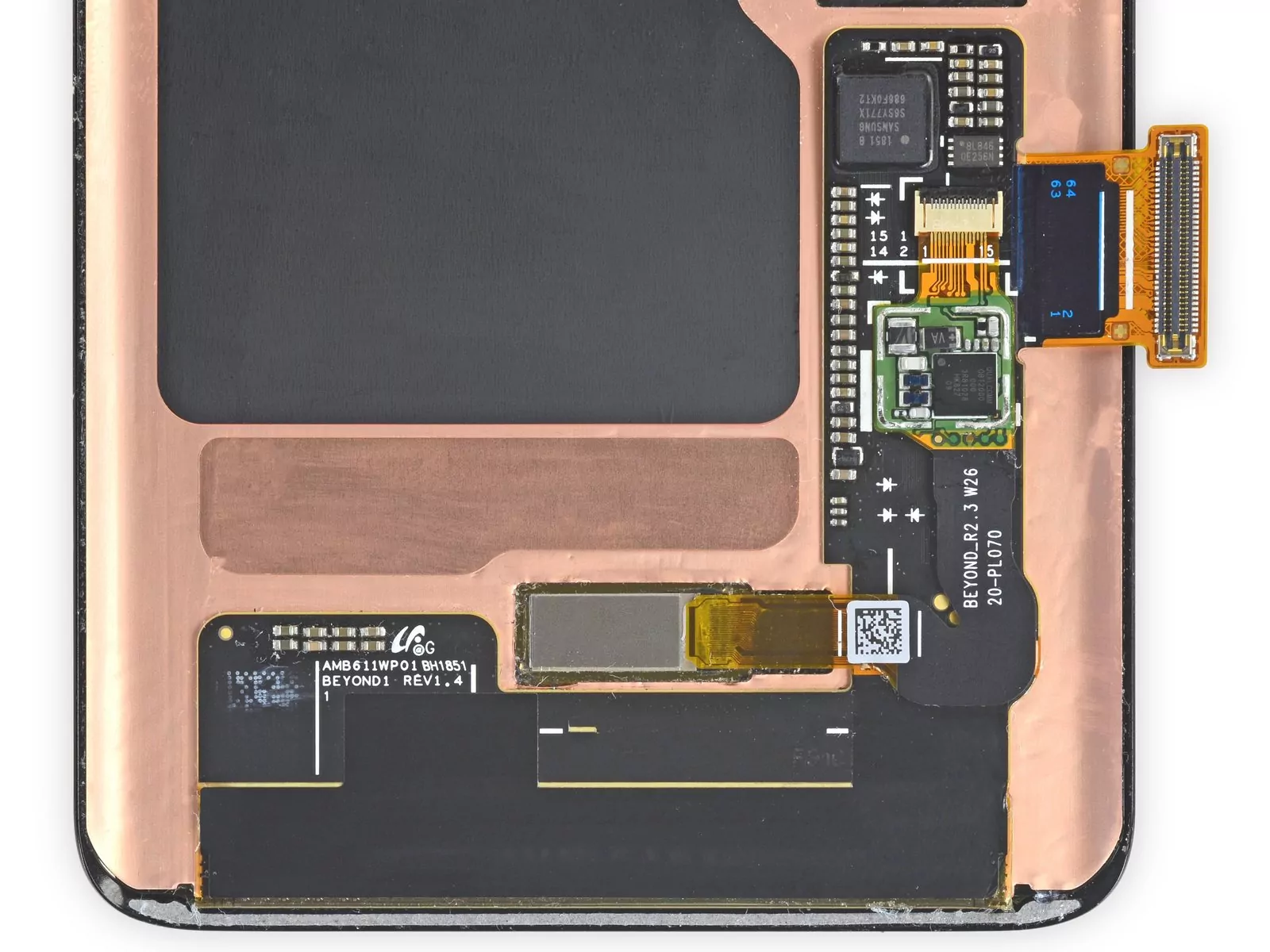

Cận cảnh phần cảm biến Vân Tay siêu âm trong màn hình của S10 | S10+

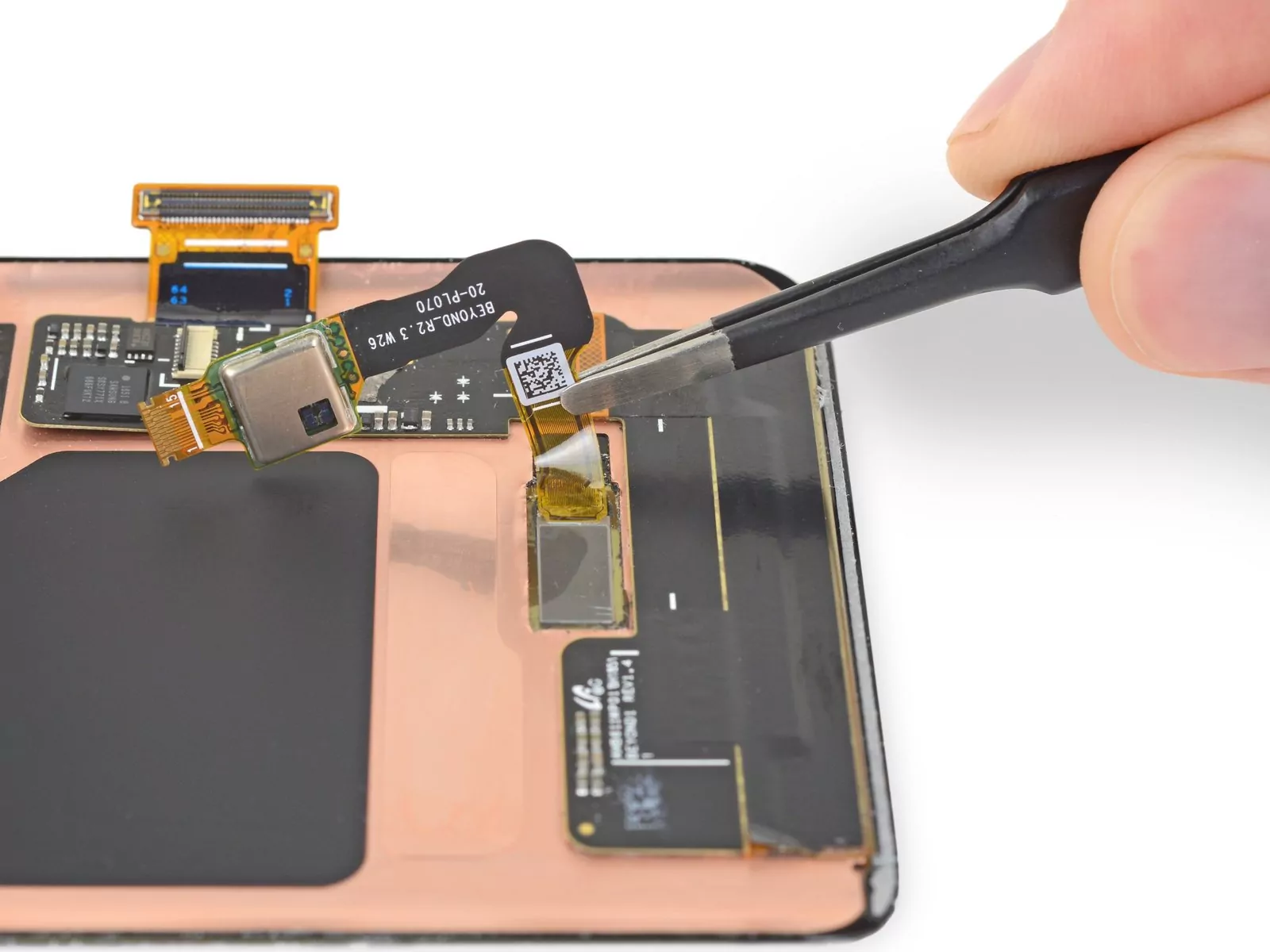

Nó là 1 tấm film trong suốt và rất mỏng manh, kết nối với 1 bảng mạch là trung tâm điều khiển, xử lý hình ảnh 3D của vân tay

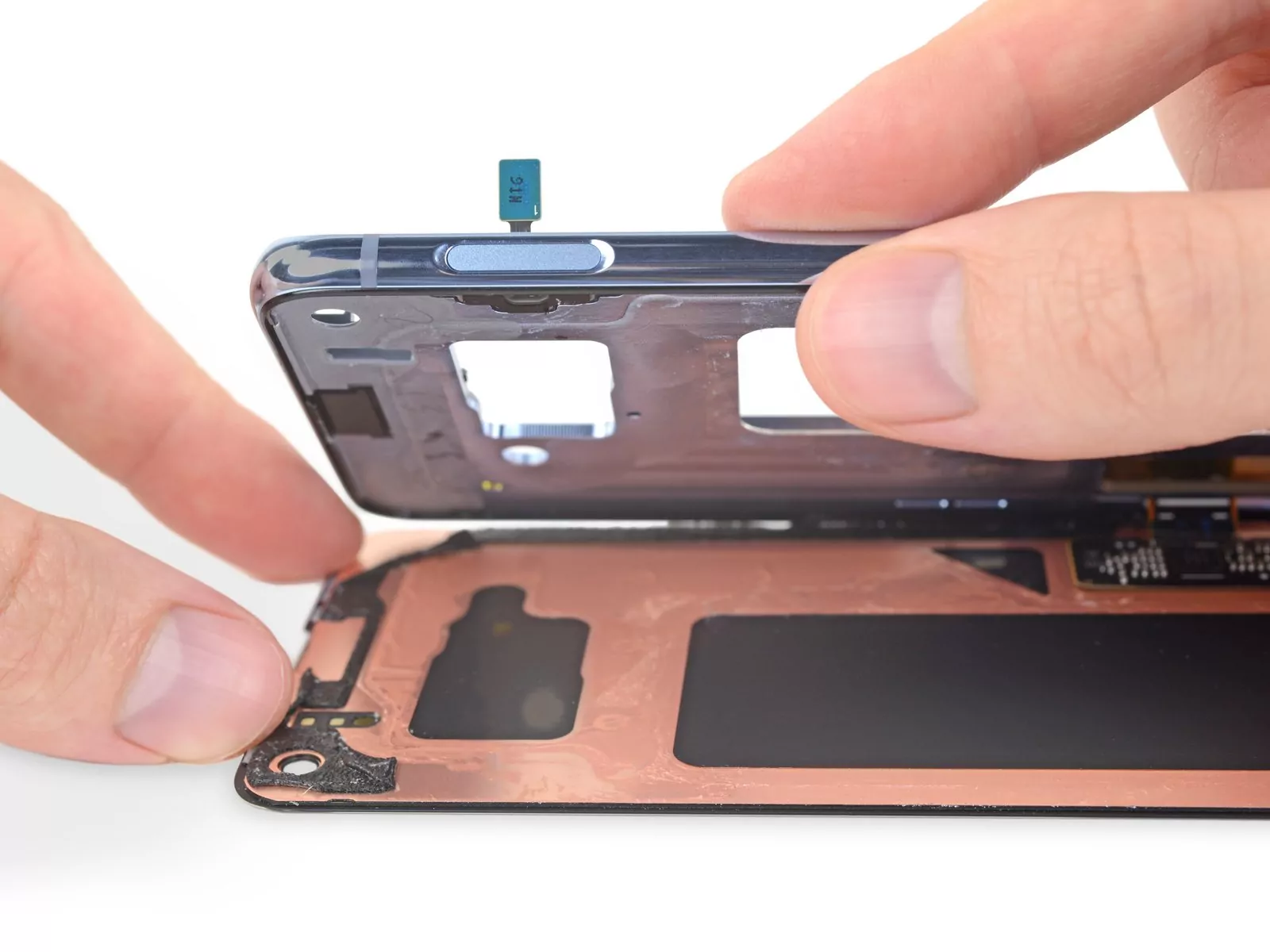

Còn S10e thì có sự khách biệt 1 xíu do sử dụng Vân Tay 1 chạm ở nút nguồn

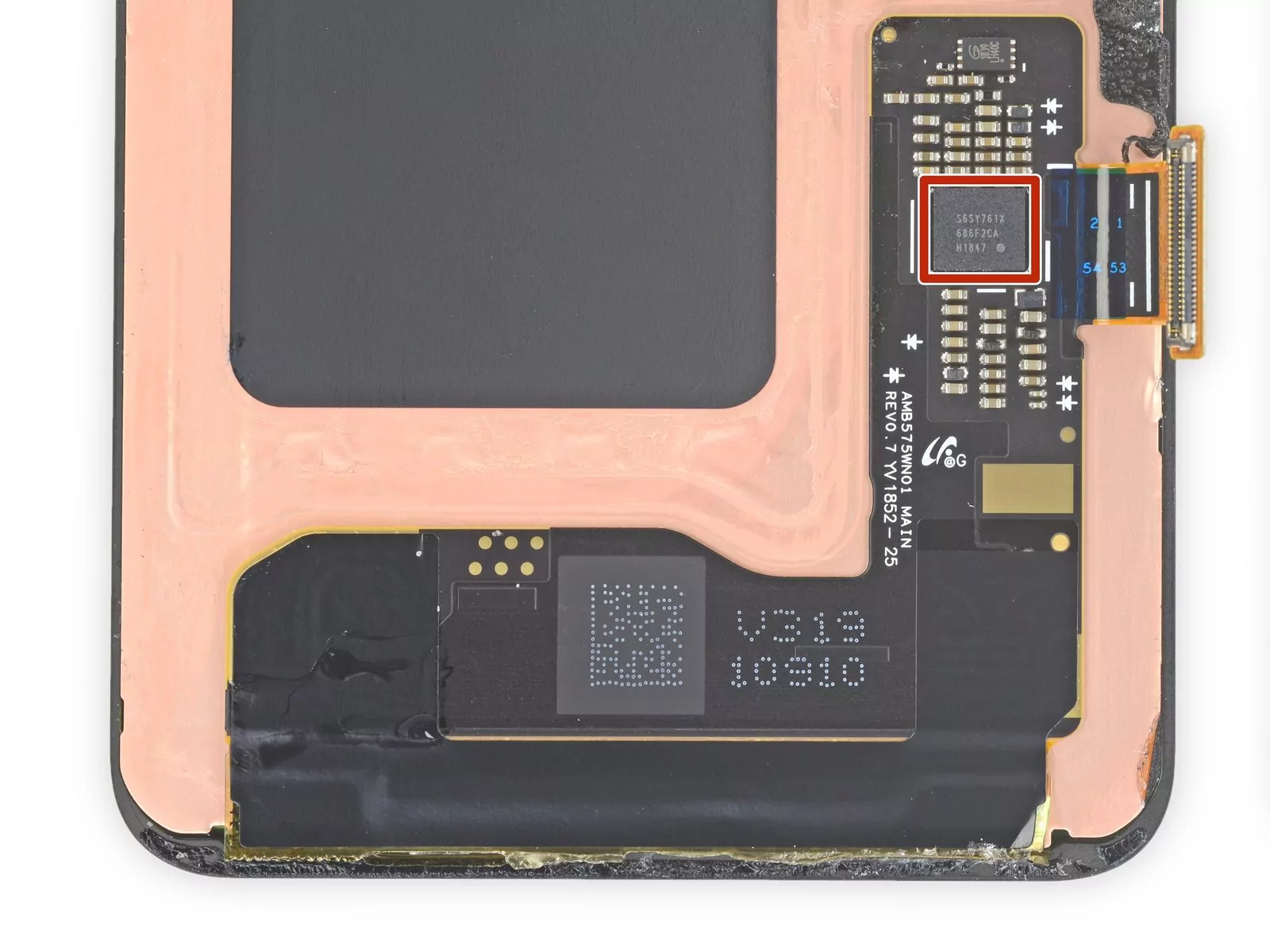

Bộ điều khiển cảm ứng S6SY761X

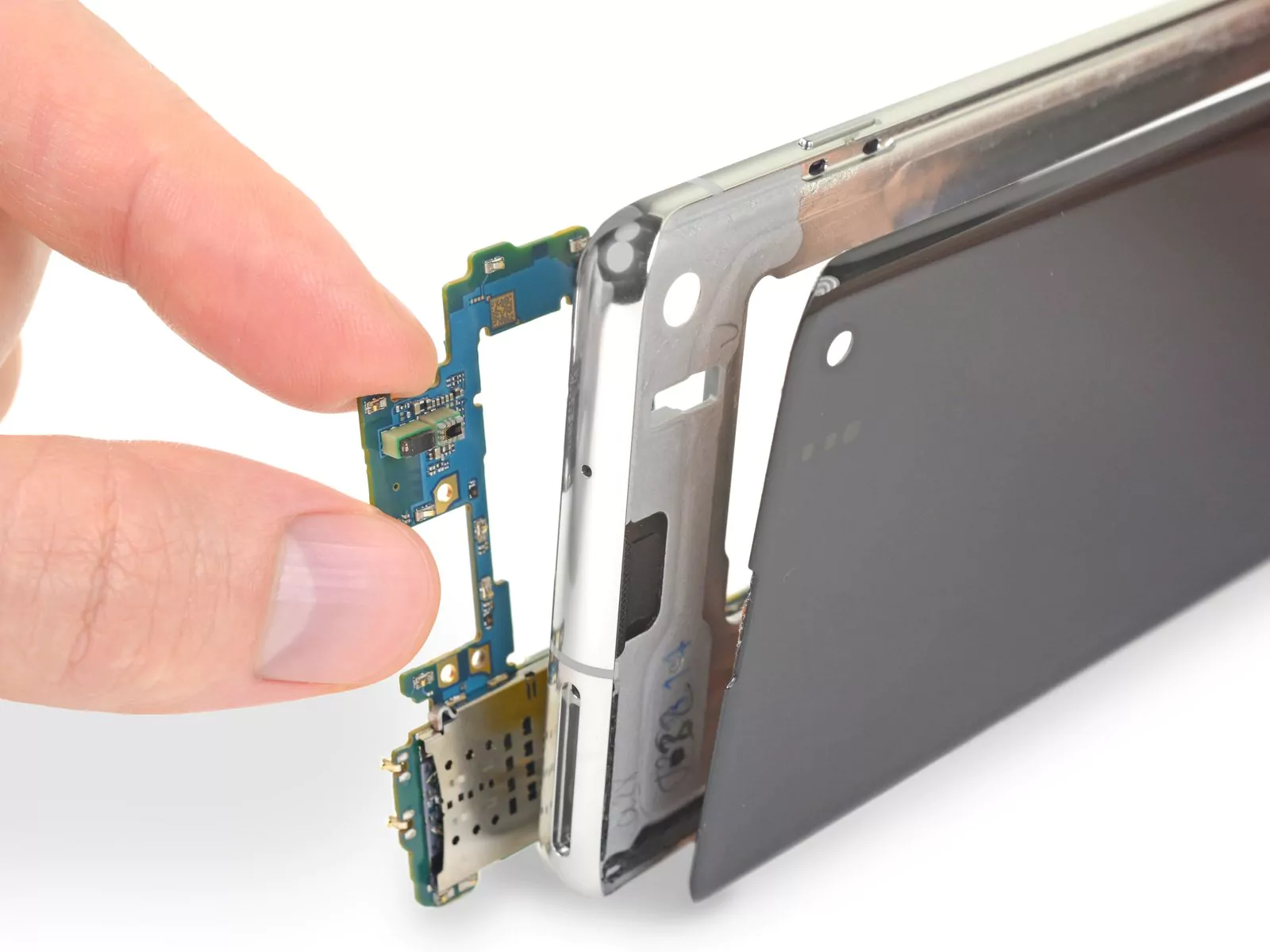

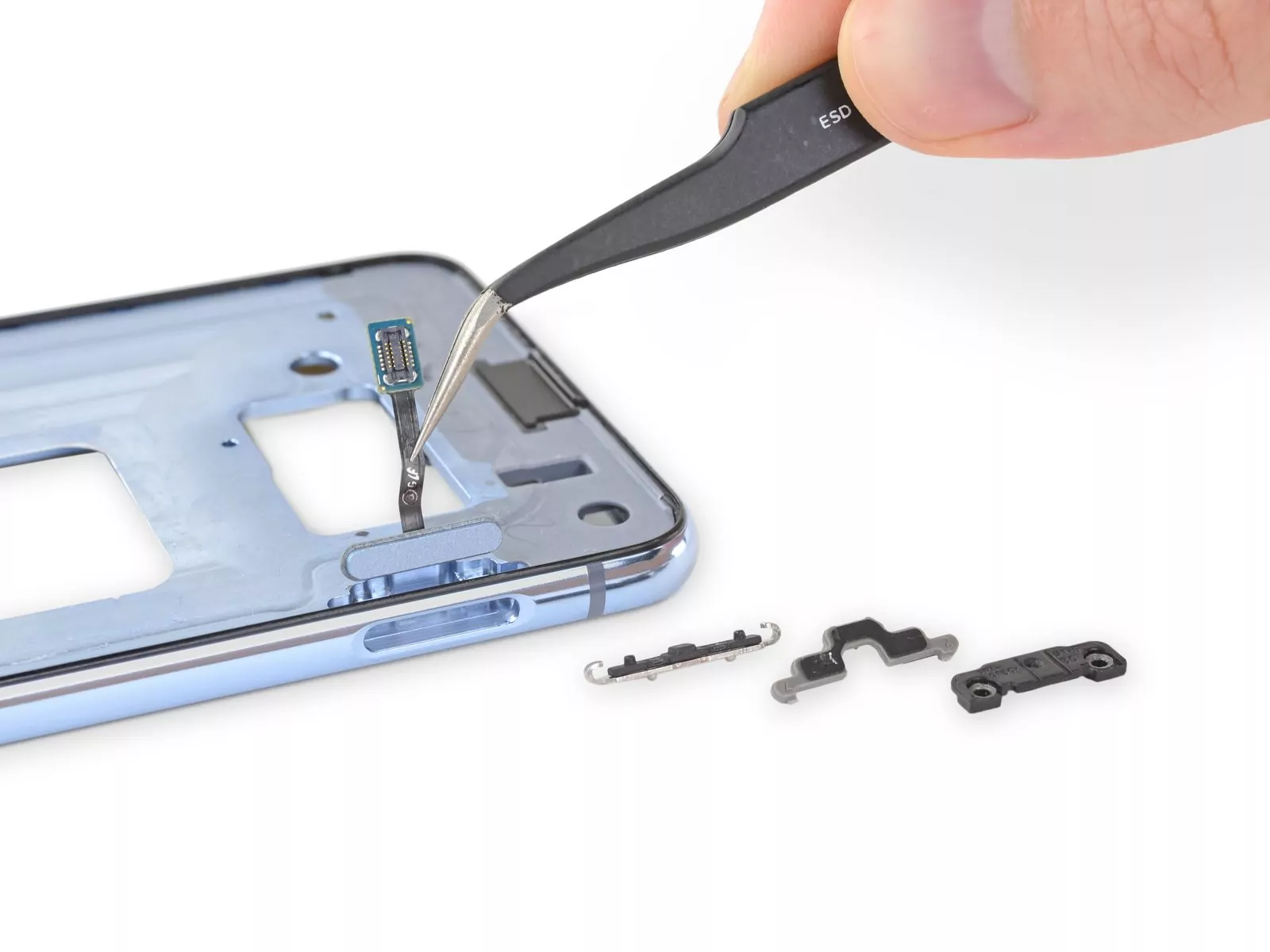

Và từ nút nguồn sẽ có 1 sợi cáp để nối ra phần nút nguồn ở khung máy
Mainboard + khung và tấm nền rất mỏng!
Phần camera của Galaxy S10 được “đục lỗ” Theo công nghệ khắc laser trên từng pixel nên nó vô cùng nhỏ gọn, không chiếm nhiều diện tích mặt trước. Bên cạnh đó với việc các viền bezel máy quá mỏng nên Samsung cũng ẩn tất cả cảm biến ánh sáng, tiệm cận bên dưới tấm nền cạnh camera … nhưng trong quá trình sử dụng hằng ngày thì không thể thấy các loại cảm biến này

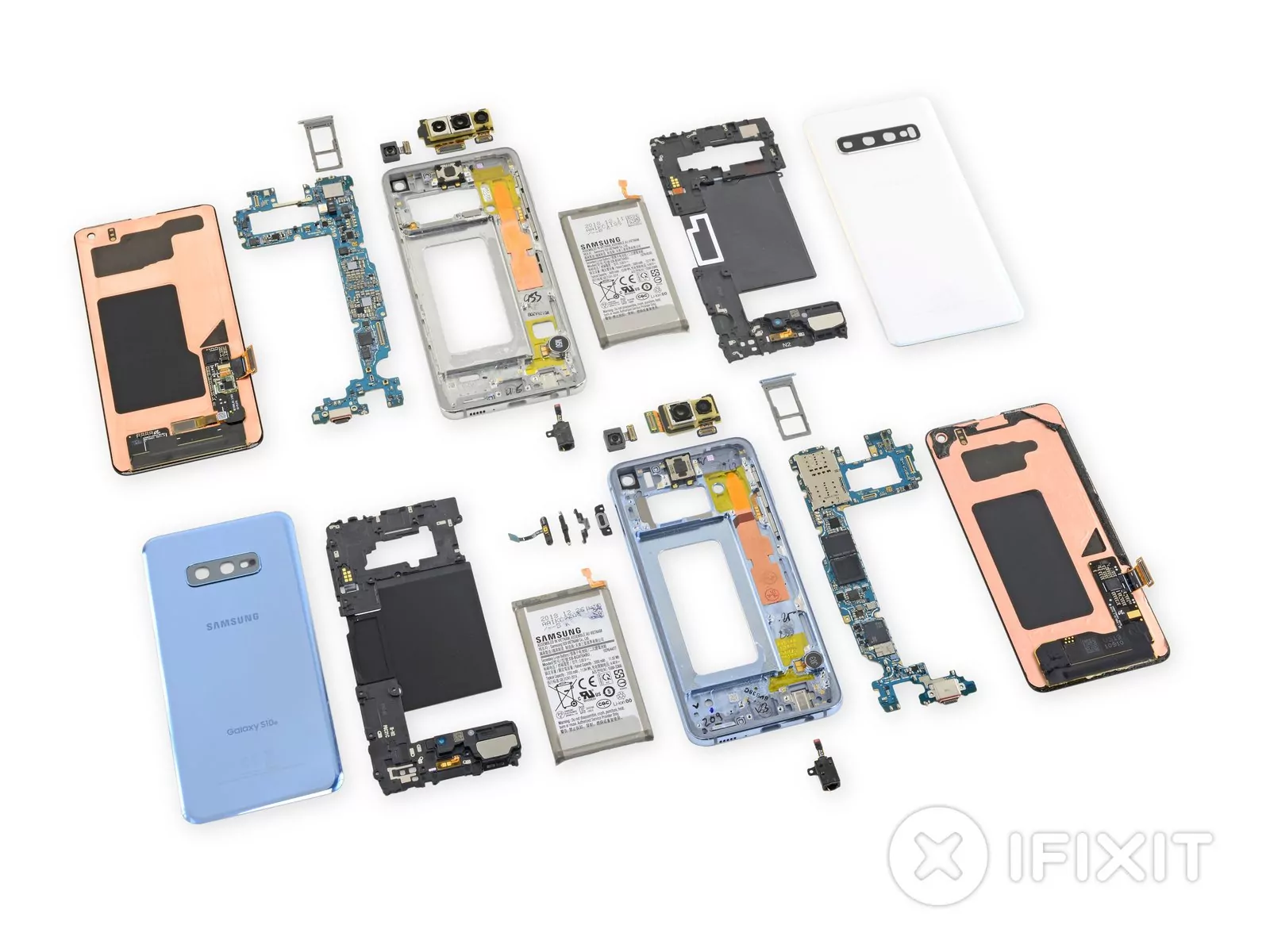

Toàn bộ linh kiện, nội tạng của Galaxy S10 | S10e

Qua bài “mổ bụng” Galaxy S10 series này, IFIXIT cũng được ra thang điểm 3/10 về khả năng sửa chữa. Theo đó, với thang điểm 3 thì sản phẩm mới nhất của Samsung được đánh giá là khó sửa chữa. Vì thế, nếu không may trường xảy ra lỗi, hỏng hốc thì các bạn nên mang đến các Trung tâm bảo hành Samsung trên toàn quốc.

via IFIXIT
