“Mổ bụng” Galaxy Fold: các thành phần thiết kế ấn tượng nhưng siêu khó sửa

Tiếp tục sau đây, SamsungVN.com gửi đến các bạn bài viết về việc “mổ bụng” Galaxy Fold vừa được trang IFIXIT chính thức đăng tải. Ghi chú thêm, đây là bài mổ chiếc Galaxy Fold mới được chỉnh sửa và phát hành trong thời gian gần đây!

Sau khi có một số chỉnh sửa nhất định trong thiết kế, Samsung đã chính thức phát hành Galaxy Fold tại một số thị trường trên Thế giới và nhận được sự ủng hộ nồng nhiệt với những lần cháy hàng tại nhiều quốc gia. Và mới đây, IFIXIT vừa đăng tải những hình ảnh chi tiết bên trong qua bài “Mổ bụng” Galaxy Fold.

Qua đây, chúng ta sẽ có những ánh nhìn về độ hoàn thiện sản phẩm, ánh nhìn mới về các thành phần linh kiện bên trong máy song song với việc đánh giá Khả năng cũng như Độ khó sửa chữa khi có trường hợp hỏng hóc xảy ra.

Và đây chính là chiếc Galaxy Fold khi gập lại!

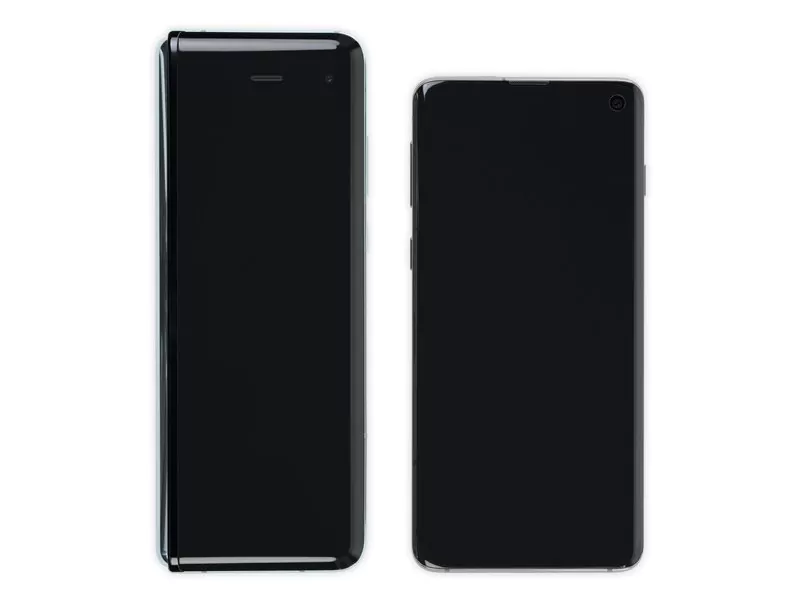

Về chiều ngang thì nhỏ hơn S10, nhưng dài hơn S10 nè

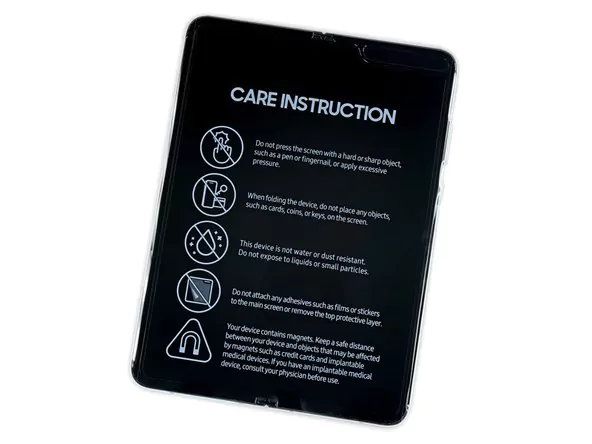

Và đây là 1 miếng dán cảnh báo của Samsung trên màn hình Galaxy Fold! Người dùng sở hữu nên đọc qua và cẩn thận nhe!

Về cơ chế gập, Galaxy Fold sử dụng cơ chế màn hình dẻo gập lại bên trong, khác so với cách gập ngược màn hình ra ngoài như một số hãng khác. Về mặt thiết kế ban đầu chiếc Fold sẽ không tạo ra được sự thích mắt lần đầu cho người dùng vì nó không quá nhiều đột phá nhưng các chuyên gia đều nhận xét rằng đây là 1 cơ chế phù hợp và hướng đến trải nghiệm tốt cho người dùng. Vì nếu màn hình nằm bên ngoài thì nó sẽ dễ tổn thương hơn cũng như không phù hợp để bỏ túi.

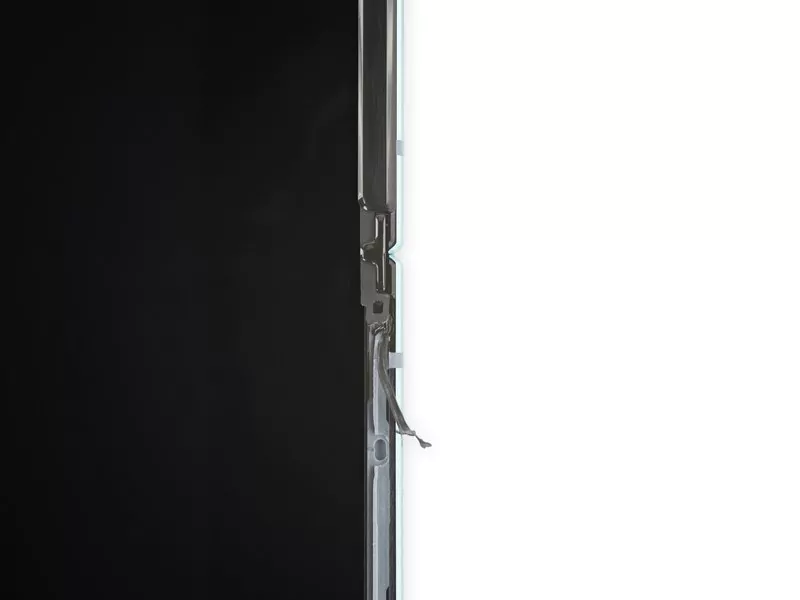

Đây là 1 phần cao su chữ T nhỏ, một điểm thay đổi trong thiết kế của Fold sao với bản đầu tiên. điểm này giúp ngăn khoảng Trong khi gập lại mở ra của màn hình.

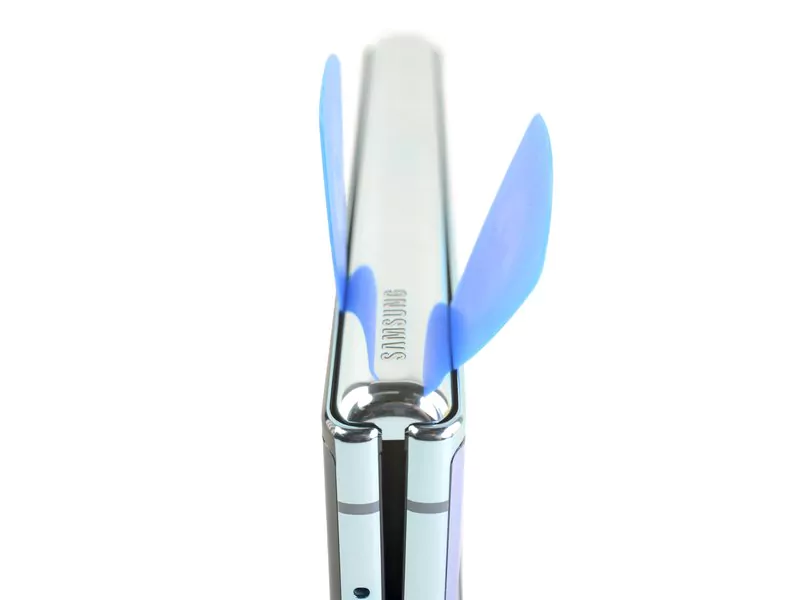

Phần bản lề đã được gia cố bằng 1 miếng kim loại khác, nhưng dùng về dài thì IFIXIT tin rằng bụi vẫn có thể lọt vào nhưng sẽ không đến nổi nào

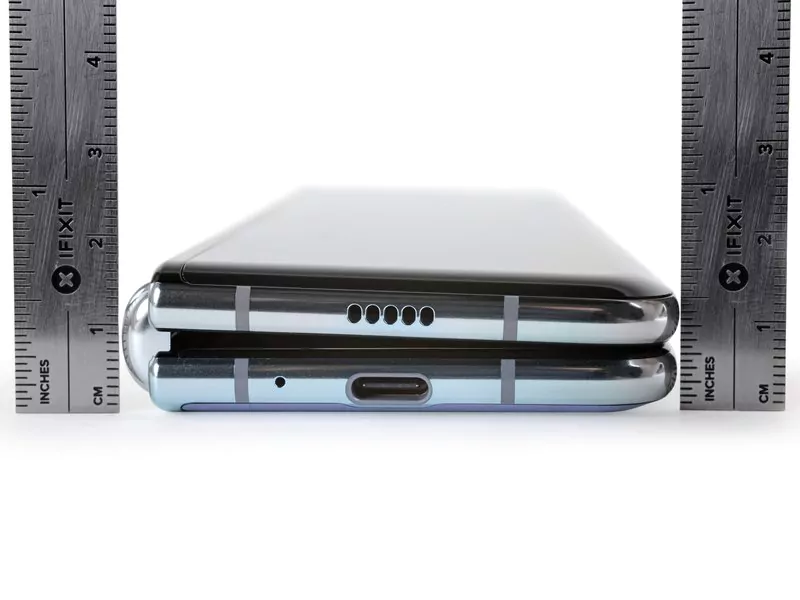

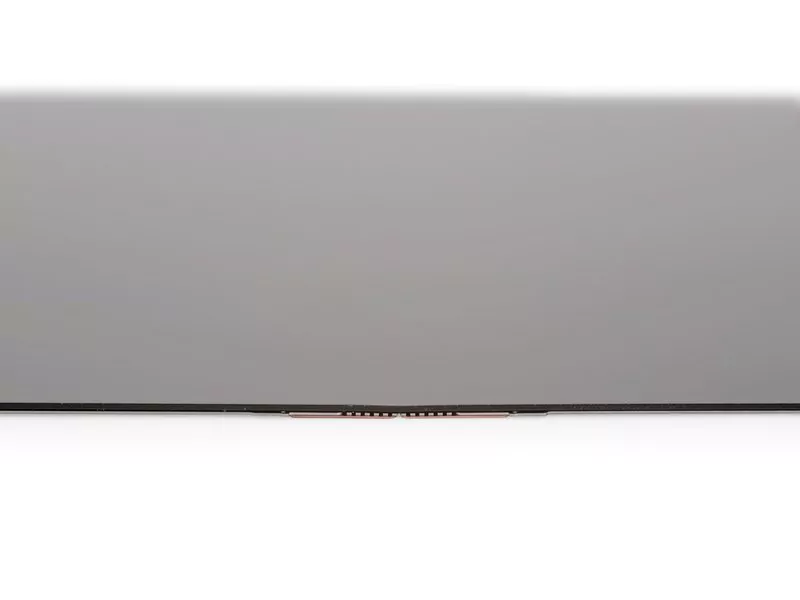

Khi gập lại hoàn toàn thì nó cũng sẽ có 1 khe hở để đảm bảo cho màn hình ko hoàn toàn gập có thể gây chết màn hình nhưng song song đó nhiều ng đánh giá đây là 1 điểm chưa hoàn hảo của Fold. Fold cũng không có jack tai nghe 3.5mm

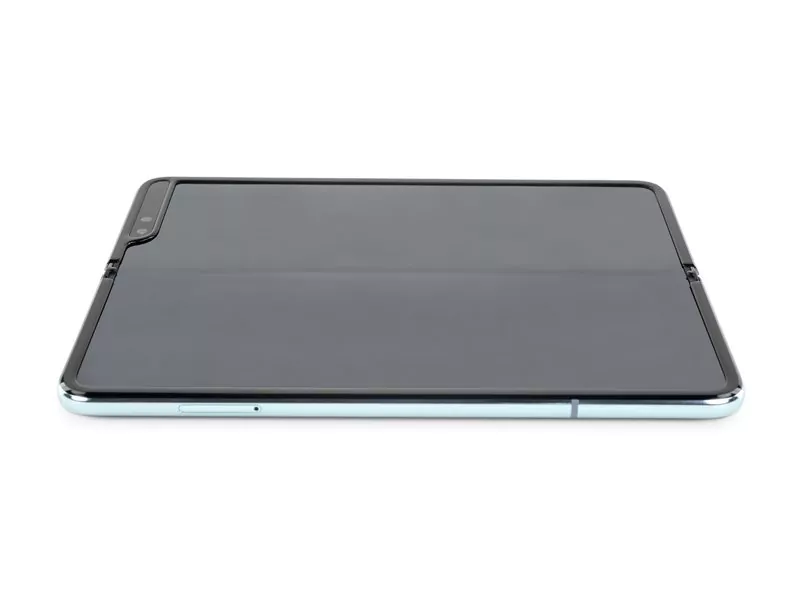

Vẫn có nếp gấp ở giữa màn hình, nhưng theo đánh giá của nhiều Reviewer sử dụng thì nó không gây ảnh hưởng quá nhiều trong trải nghiệm

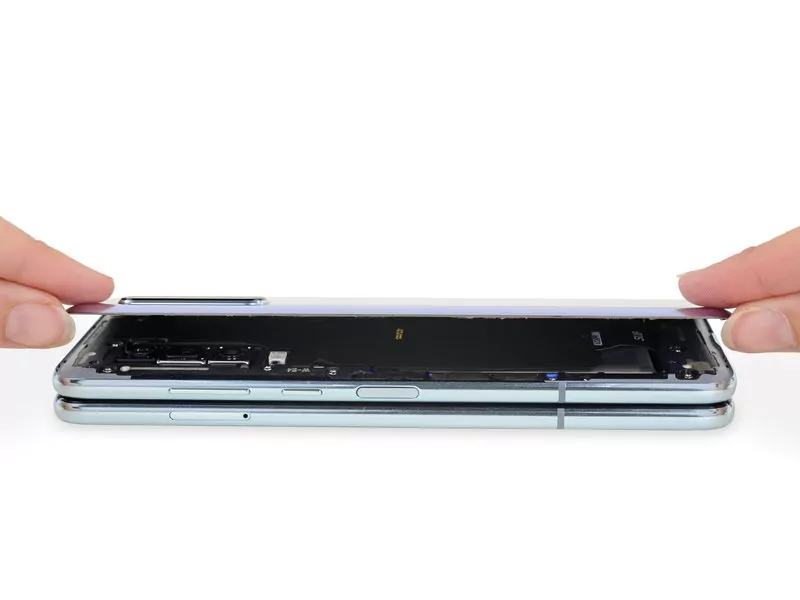

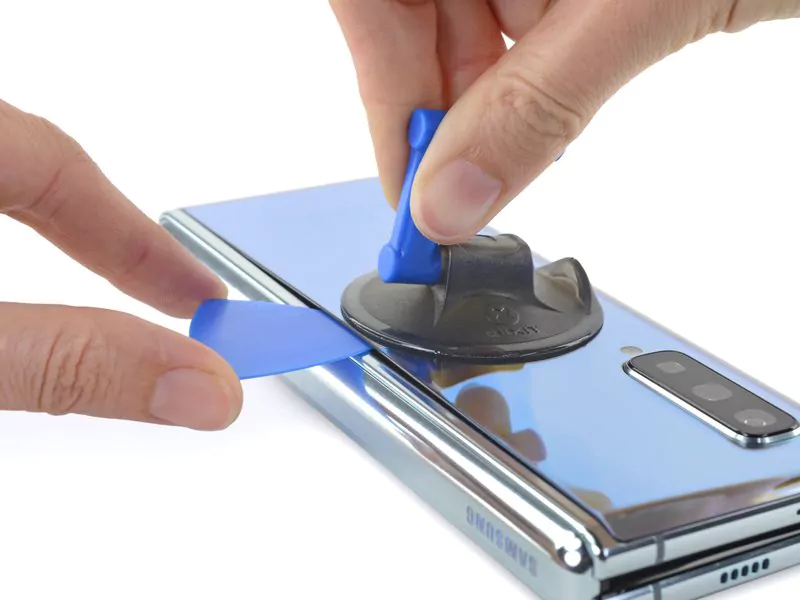

Và bây giờ là gỡ phần nắp lưng của Samsung bằng dụng cụ đặc biệt. Và như thường lệ Samsung cũng dùng keo để dán phần này!
Gỡ lên thui!

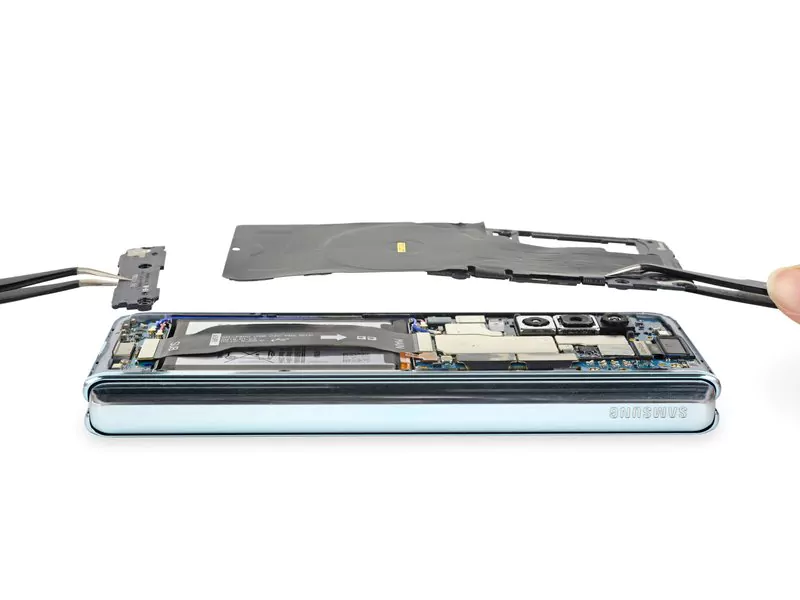

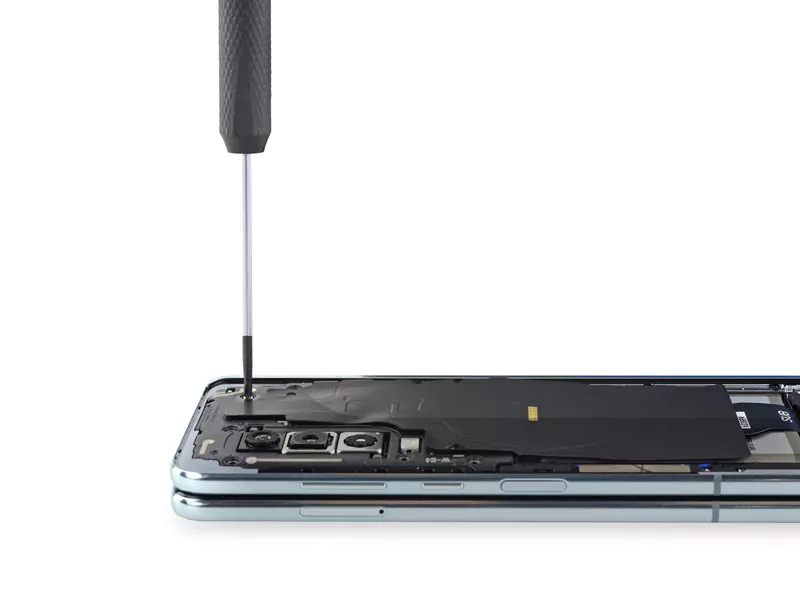

Và bây giờ chung ta sẽ đến bước tháo phần cuộn cảm của sạc không dây
Và Fold cũng tương tự như S10 hay Note10 thì nó vừa có khả năng sạc không dây và khả năng chia sẽ pin ngược

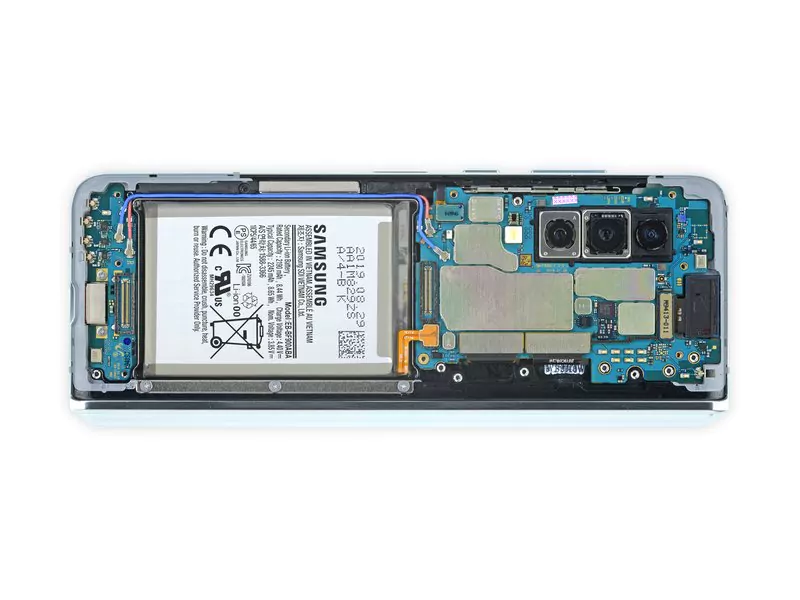

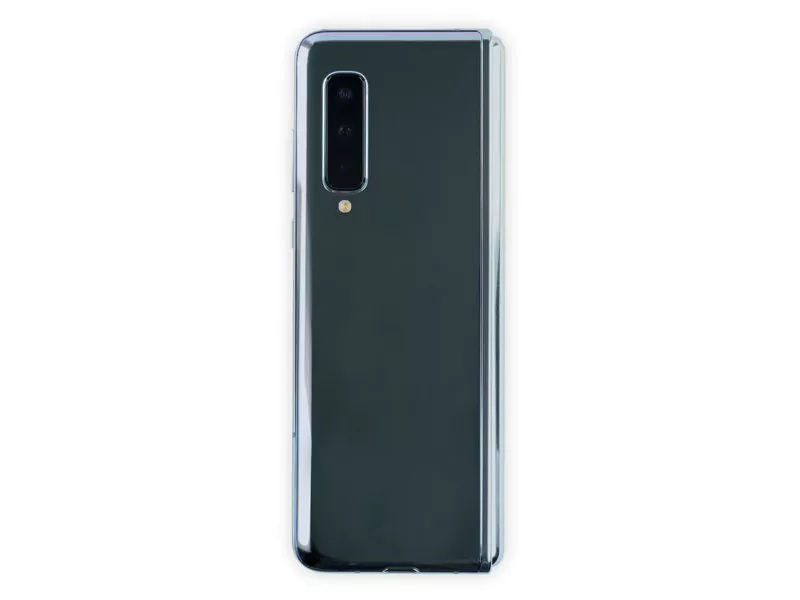

Toàn cảnh mặt lưng của máy!

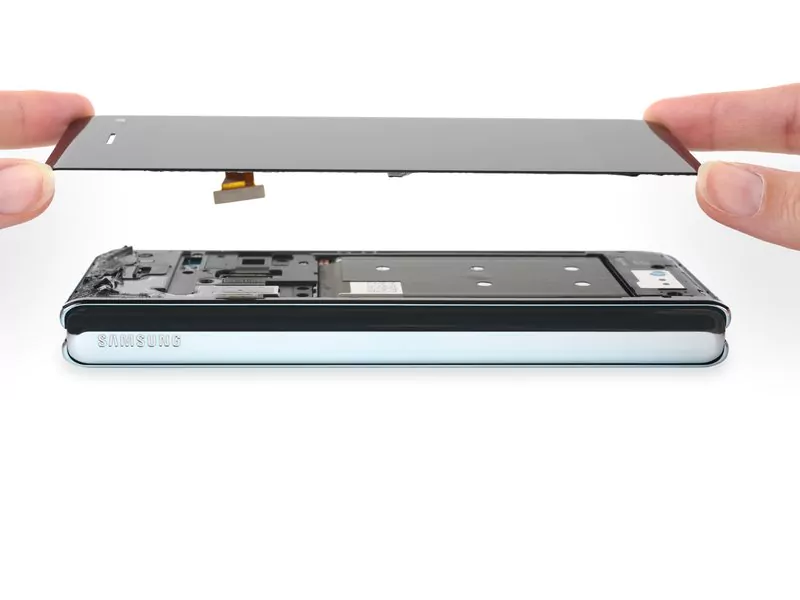

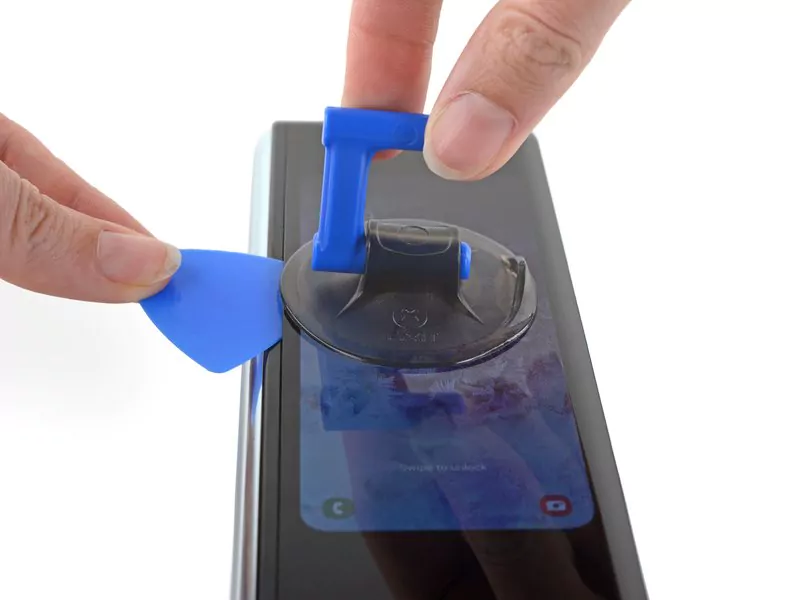

Và bây giờ là chúng ta sẽ bắt đầu gỡ phần màn hình nhỏ ở mặt trước
Đây là phần kính và màn hình trước của Fold, có phần dây cáp gắn với bo mạch nên khi gỡ nhẹ nhạng nhé!

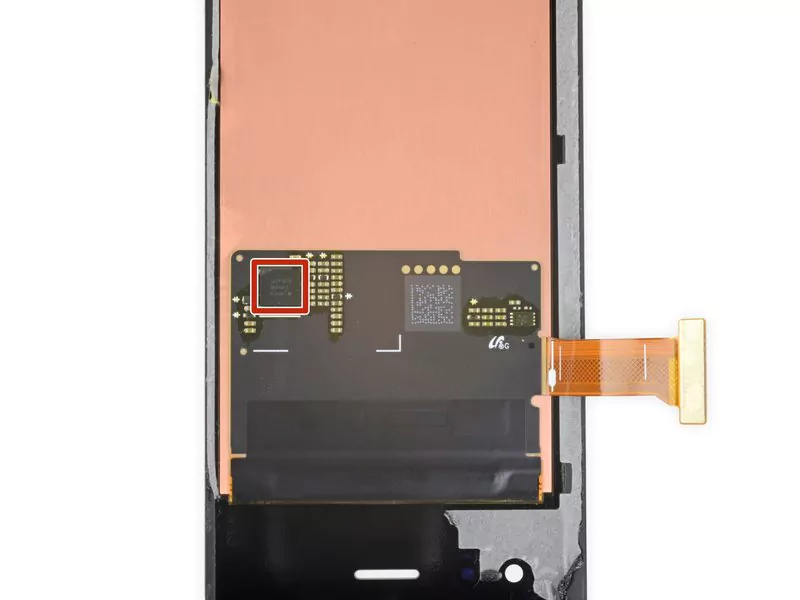

Và đây cũng là tấm nền OLED do chính Samsung sản xuất, và bên dưới tầm nền là 1 bộ đìều khiển cảm ứng S6SY761X cũng của Samsung!

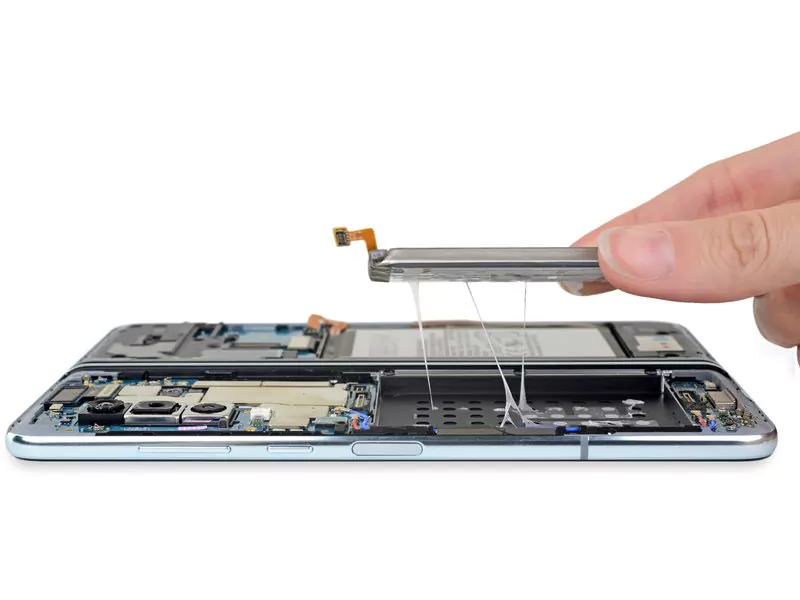

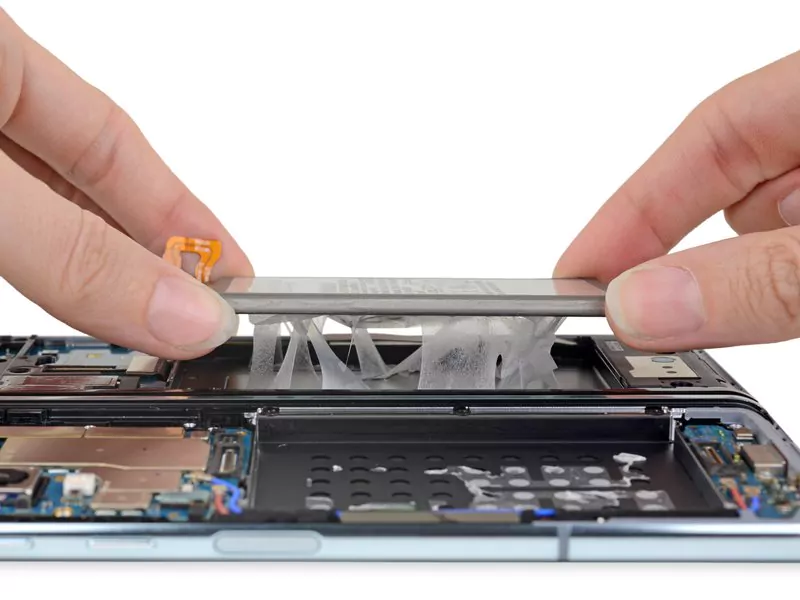

Fold có 2 viên pin khác nhau, đặt ở 2 bên của máy
Đây là viên pin thứ 2

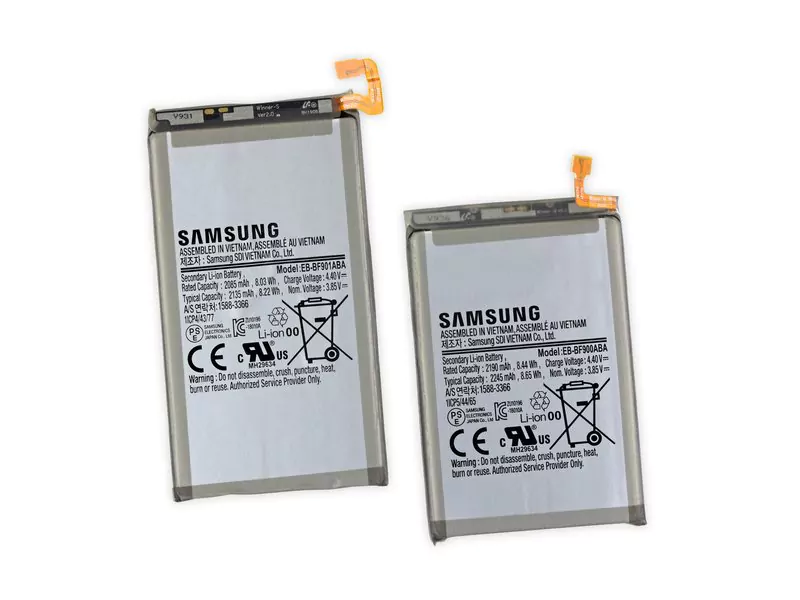

Fold có 2 viên pin khác nhau. Một viên 2135 mAh và 2245 mAh, cho tổng dung lượng pin 4380mAh

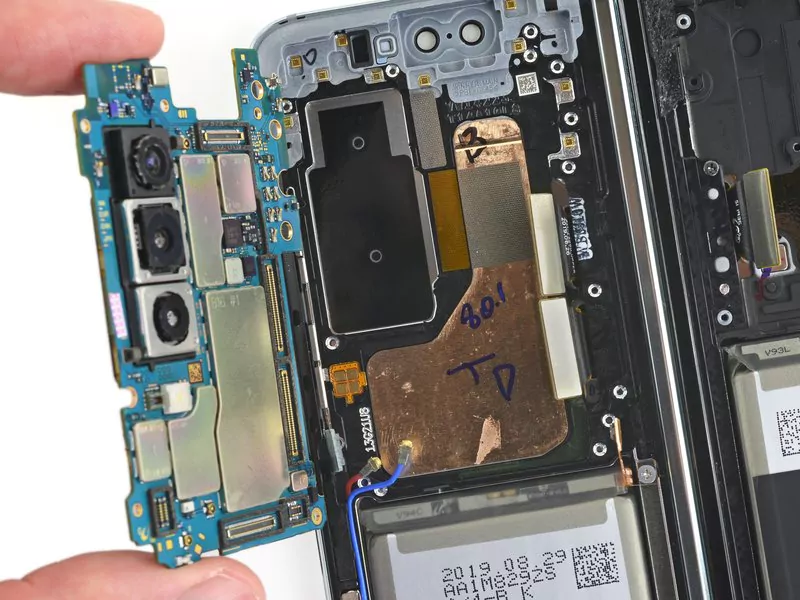

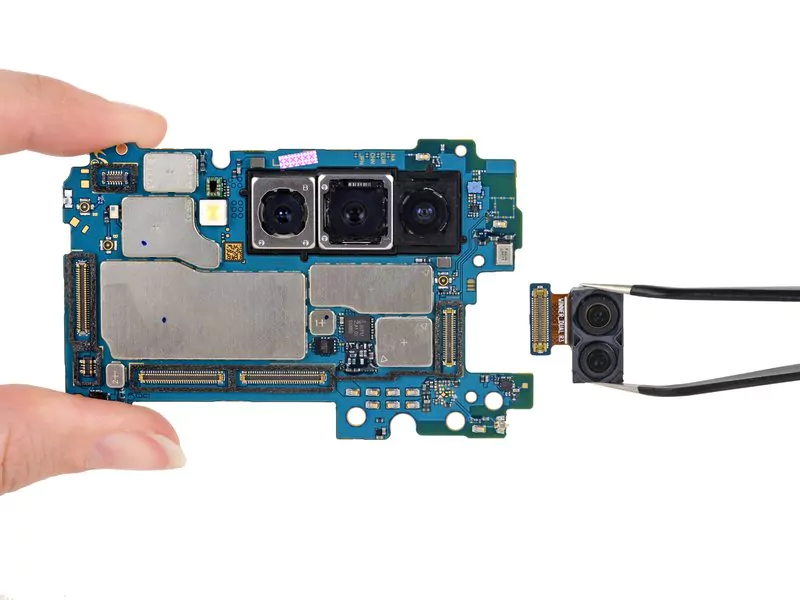

Đây là bảng mạch của cụm 3 camera chính của máy
Cận cảnh!

  • Đỏ: Camera sau của máy, với camera góc rộng 12MP và camera Telephoto 12Mp
  • Cam: cũng là camera sau của máy, với camera góc siêu rộng 16MP
  • Vàng: Cụm camera bên trong phần màn hình gập, camera 10 MP (trên) + 8 MP đo chiều sâu RGB
  • Xanh lá: Camera trước phần màn hình nhỏ, camera 10MP

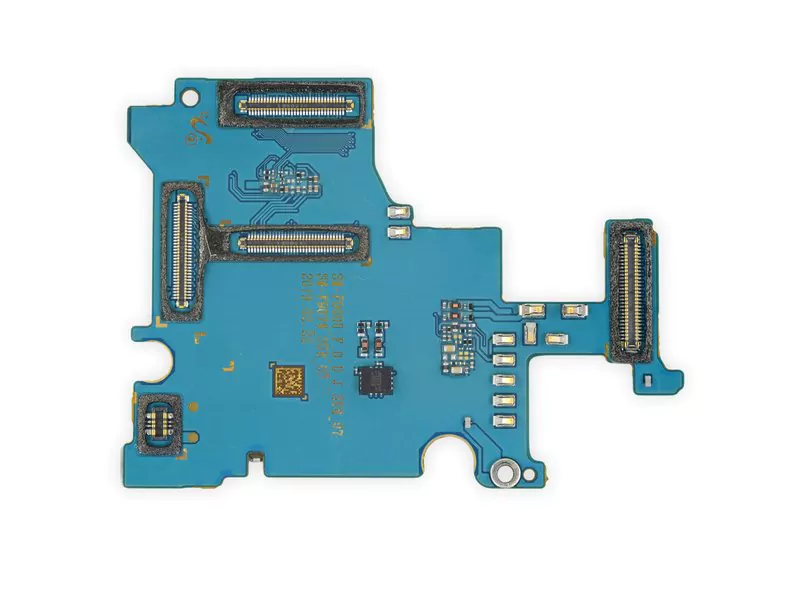

Các phần nối cáp flex được bảo vệ bằng silicon, chống bụi và nước, theo IFIXIT thì đây là 1 điểm cộng trên bo mạch của máy!

  • Đỏ: MPB02 6084Z9 1934Pc2, likely a PMIC
  • Cam: 52D0S05 608CC21 G1929MG9
  • Vàng: CS3SL40 A0PI1922
  • Xanh lá: CS40L25 B1BF1928
  • Xanh biển: ASL01 G1910

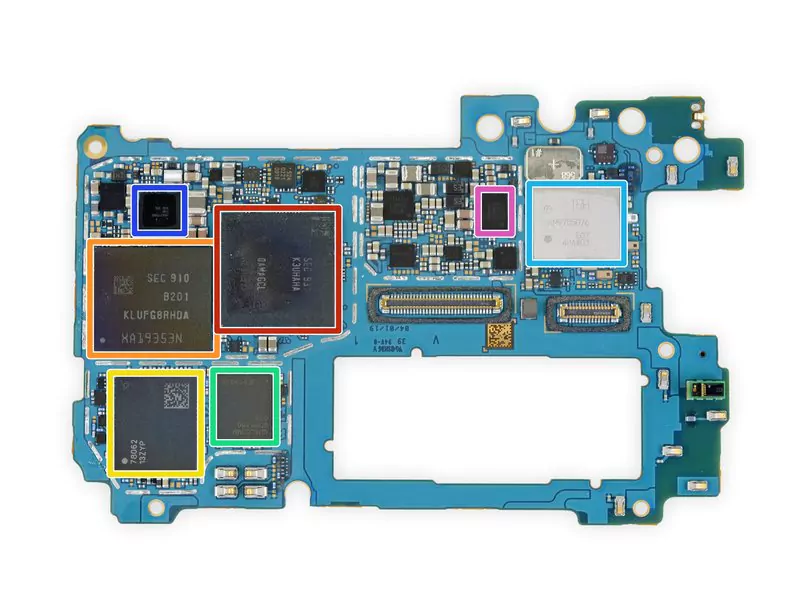

Bo mạch chính
  • Đỏ: RAM Samsung K3UHAHA 12 GB RAM đặt bên trên vi xử lý Qualcomm Snapdragon 855
  • Cam: Bộ nhớ trong Samsung KLUFG8RHDA-B2D1 512 GB eUFS 3.0
  • Vàng: Qorvo 78062, likely a RF Fusion front-end module
  • Xanh lá: Qualcomm SDR8150
  • Xanh biển: Murata KM9705076
  • Xanh duơng: Maxim MAX77705C PMIC
  • Hồng: IDT P93205

  • Đỏ: Skyworks 78160 front-end module
  • Cam: Skyworks 77365 power amplifier module
  • Vàng: Skyworks 13716 low band front-end module
  • Xanh lá: Qualcomm PM8150C, likely PMIC
  • Xanh biển: Qualcomm WCD9341 audio codec
  • Xanh dương: Qualcomm QDM3870 RF front end module
  • Hồng: NXP 80T17 NFC controller

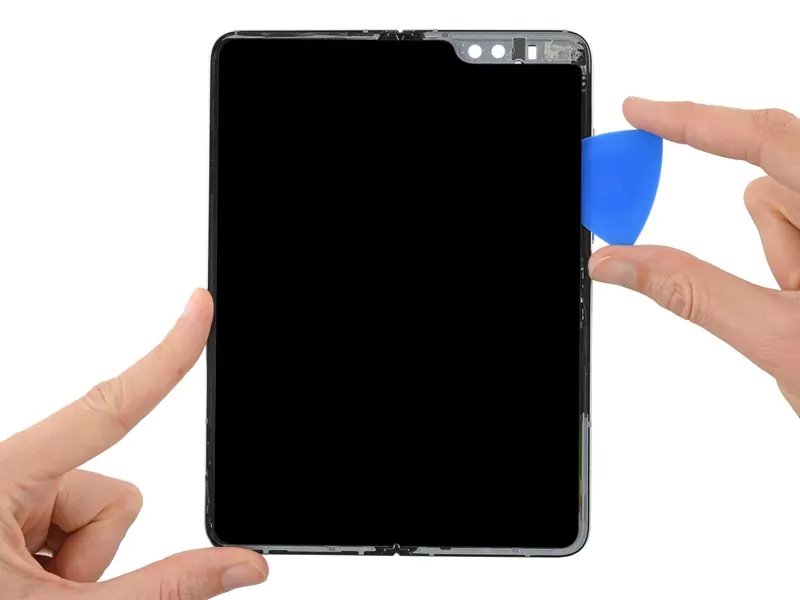

Và đây là phần thú vị nhất bài hôm nay! Nghiên cứu chiếc màn hình gập của Galaxy Fold

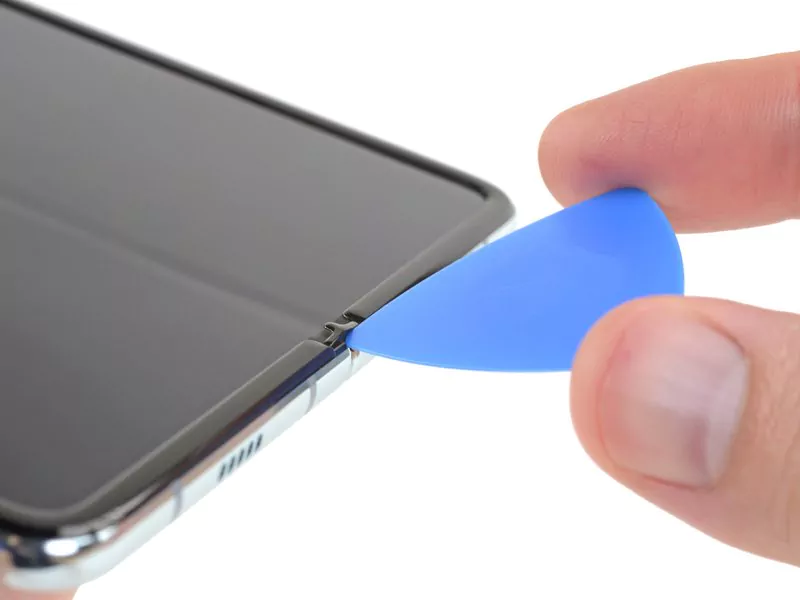

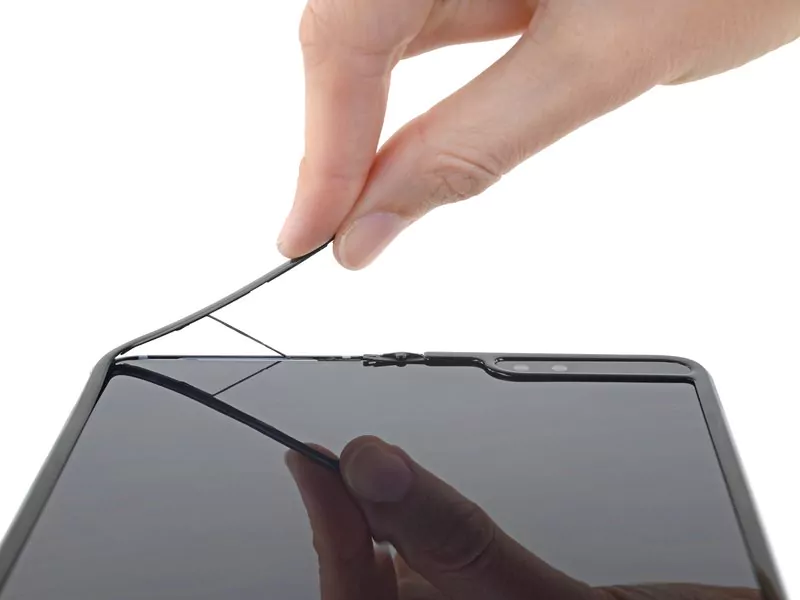

Và các phần viền của màn hình này được bảo vệ bằng 1 loại nhựa khá chắc chắn tầm 2mm để bảo vệ phần màn hình dẻo bên trong sản phẩm!

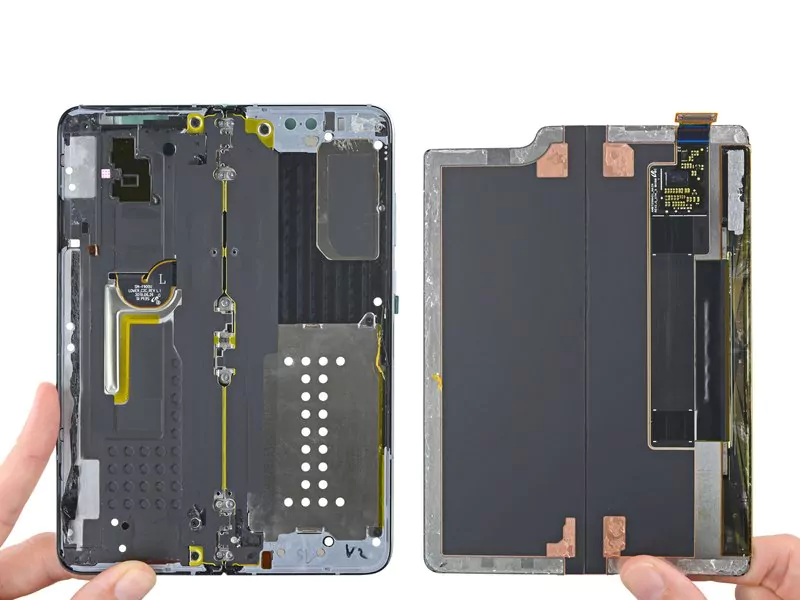

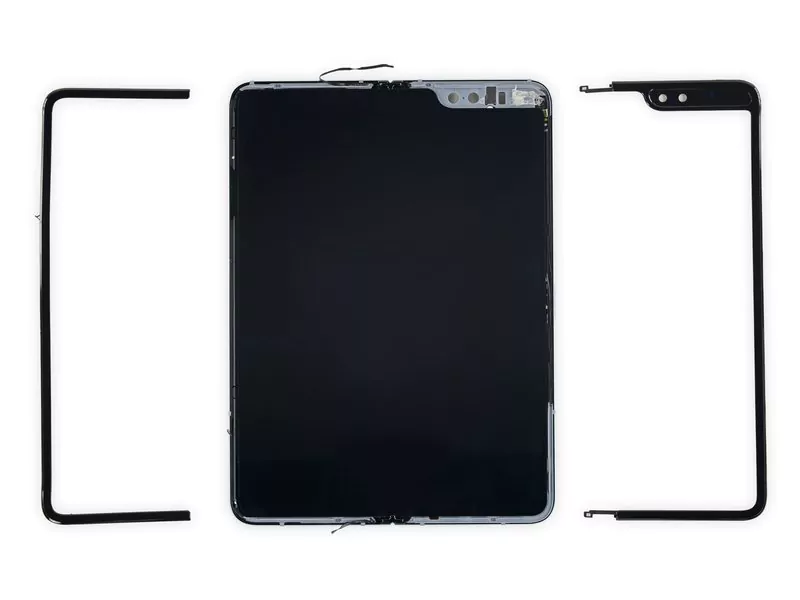

Sau khi gỡ phần khung nhựa bảo vệ màn hình ta sẽ thấy tấm nền của máy!
Nhấc tấm nền ra khỏi mặt phẳng máy!

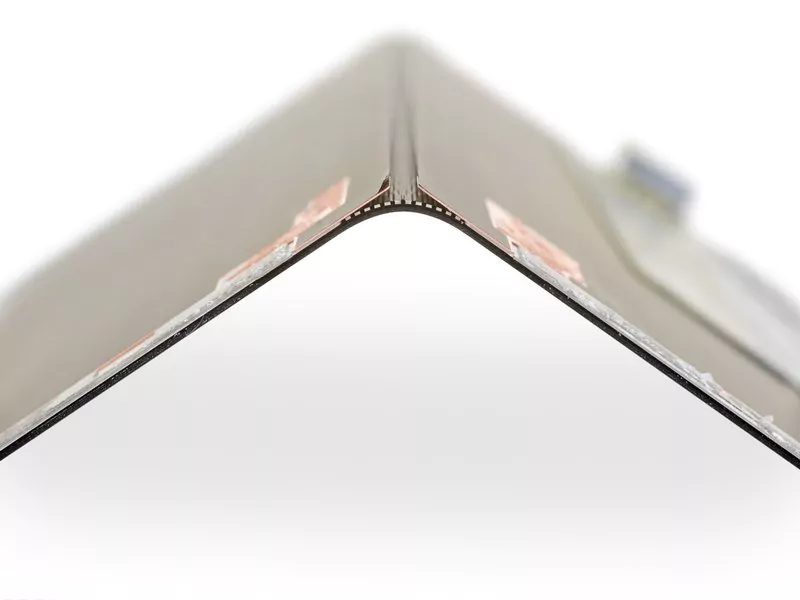

Tấm nền sử dụng chất liệu nhựa để mang lại khả năng biến hoá linh động thay vì dùng kính! Nhưng là màn hình thì nó vẫn có thể vỡ và tổn thương!
Phần màn hình của máy được bảo vệ bằng 1 miếng kim loại. Đây là phần thay đổi lớn của Fold này so máy đợt đầu, nó giúp gia cố cho độ bền của màn hình máy
Sau khi gỡ màn hoàn toàn khỏi khung thì chúng ta không hề thấy nếp gấp nữa! Và bên trên nó đã được Samsung phủ 1 lớp Polymer bảo vệ màn hình (Advanced Polymer Protective Layer)

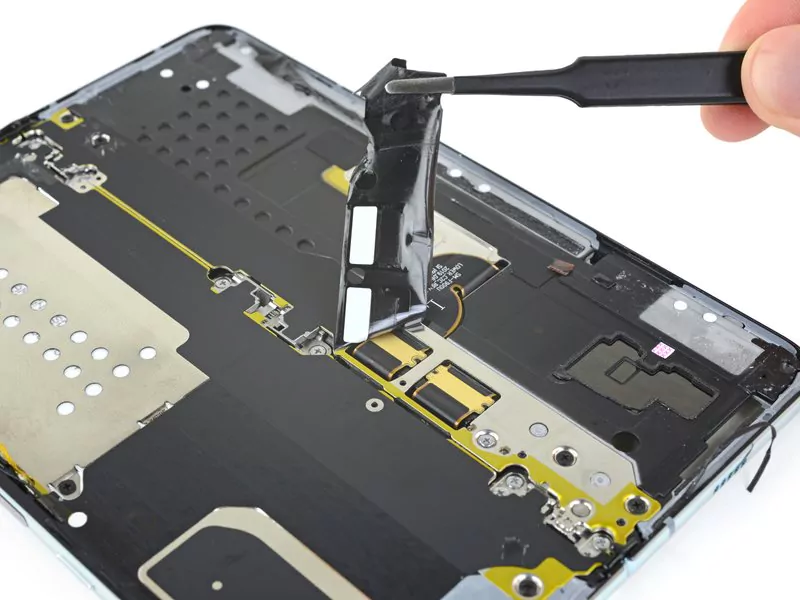

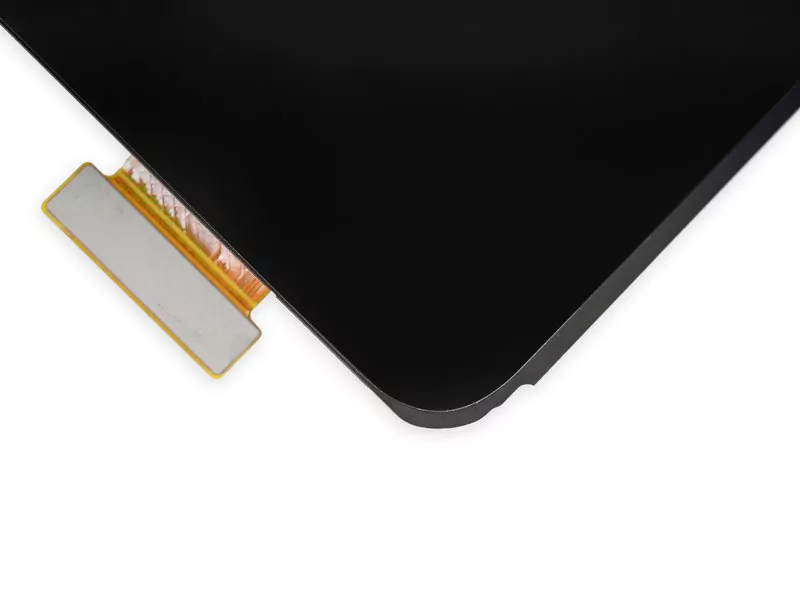

Phần cáp để kết nối màn hình gập với bo mạch của máy!

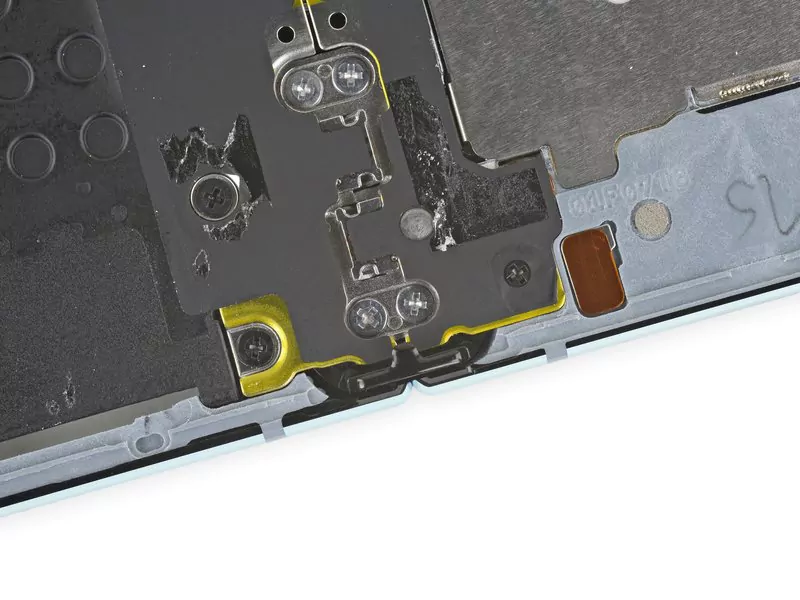

Tiếp Theo chúng ta sẽ là phần bản lề
Xé 1 lớp băng dính bảo vệ để soi kĩ hơn về cơ chế hoạt động của bản lề này!

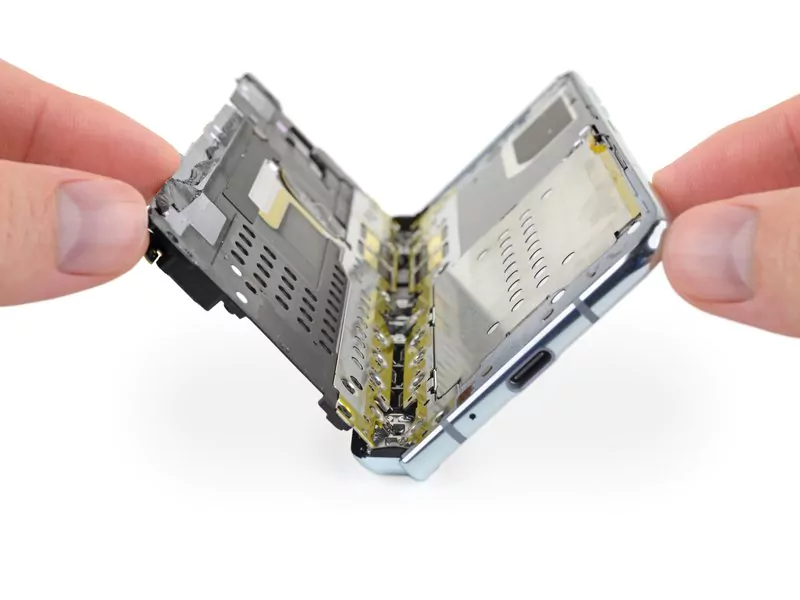

Phần gập cánh bướm của Galaxy Fold
Phần gập cánh bướm của Galaxy Fold
  • Bốn móc cài lò xo để khoá màn hình ở vị trí “mở”. Hệ thống này được thiết kế tốt và bền bỉ
  • Hai bàn lề được cố định và cột sống của thân máy, một ở trên và một dưới để có thể sử dụng máy theo chiều ngang
  • Một bản lề trung tân, trong đó có 1 hệ thống bánh răng. Điều này nhằm phân phối lực mở bằng nhau, đảm bảo có thể dễ dàng mở và gập máy

  • Hai cáp flex được định tuyến tốt đóng vài trò là phần kết nối giữa 2 nửa điện thoại. Mỗi đầu cáp được giữ chắc chắn tại chỗ trước khi uốn, giúp cáp có thể uốn cong tự do

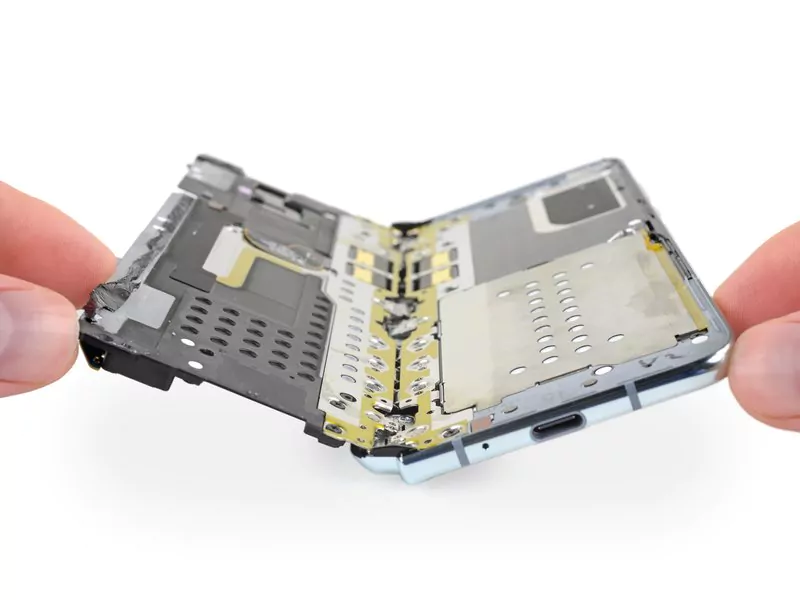

Và đây là cột sống đẹp trong chuyển động!

Ở trên cùng: bản lề trượt tròn đơn.

Ngay bên dưới: một trong những chiếc móc lò xo, để mở điện thoại.

Phần bản lề “cột sống” này hoạt động khá ấn tượng:

  • Phần trên cùng: là bản lề trượt tròn đơn
  • Ngay bên dưới: 1 trong những chiếc móc lò xo để mở điện thoại
  • Phía dưới: mảng bánh răng, ổn định phần trung tâm và phân phối lực

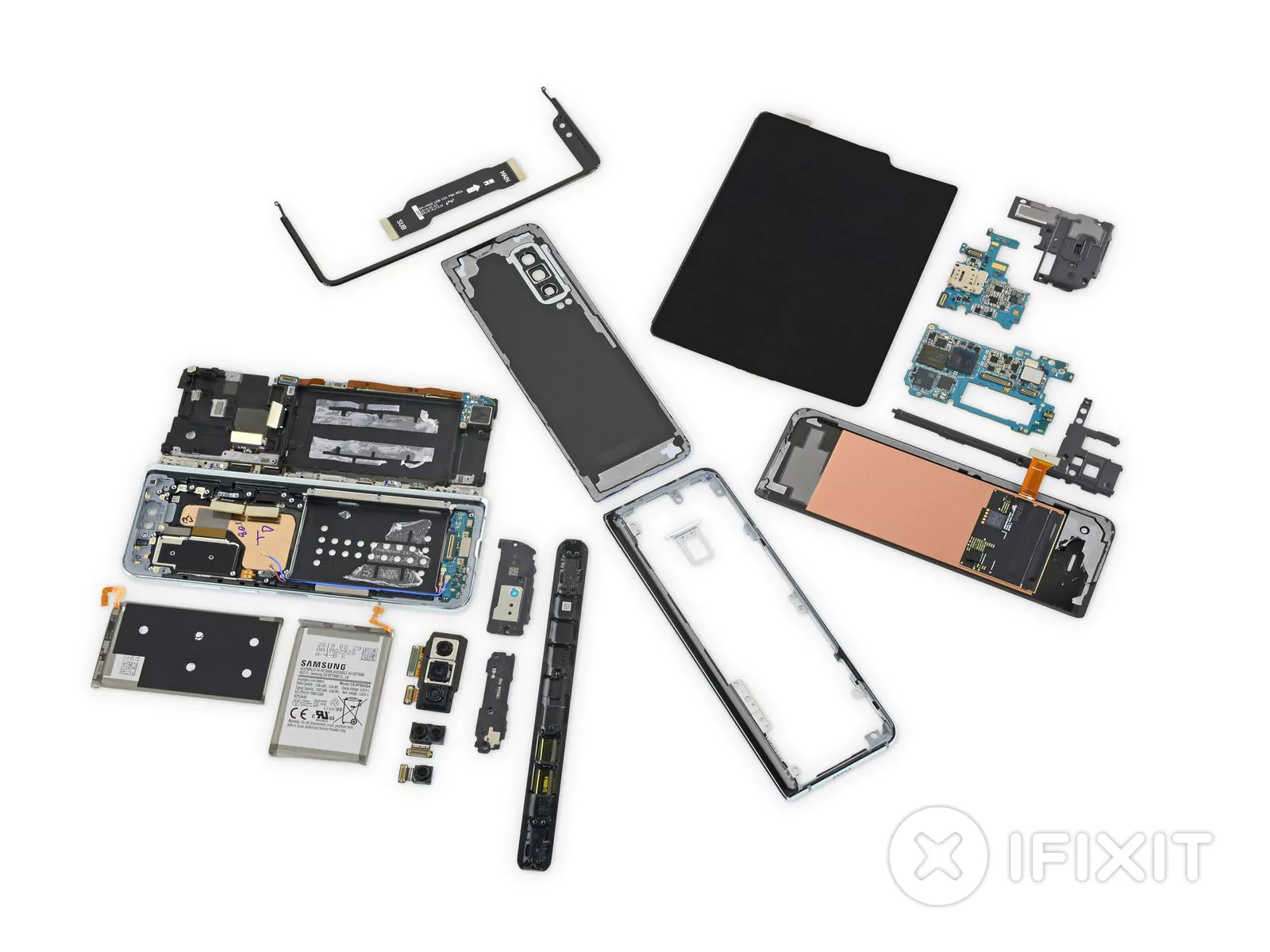

Và đậy là toàn bộ những gì có bên trong của Galaxy Fold

Qua bài “mổ bụng” Galaxy Fold này, IFIXIT cũng được ra thang điểm 2/10 về khả năng sửa chữa. Theo đó, với thang điểm 2 thì sản phẩm đỉnh cao nhất này của Samsung được đánh giá là rất khó sửa chữa. Vì thế, nếu không may trường xảy ra lỗi, hỏng hốc thì các bạn nên mang đến các Trung tâm bảo hành Samsung trên toàn quốc.

Xem clip “Mổ bụng”
